Han ydre terminal til kabel 138 kV Det er et grundlæggende tilbehør til at forbinde højspændingskabler med transformere, flyselskaber, elektriske transformerstationer og andet transmissionsudstyr. I systemer af 138 kV, kabelafslutning skal give stabil elektrisk isolering, kontrollere det elektriske felt og sikre sikker drift under forskellige miljøforhold.
Det korrekte valg af en kabelterminal 138 kV har direkte indflydelse på pålideligheden af hele installationen. Af denne grund, Elektriske transmissions- og distributionsprojekter kræver tilbehør designet specifikt til spændingsniveauet, kabelstruktur og installationsforhold.
Hvad er en ekstern terminal til kabel 138 kV?

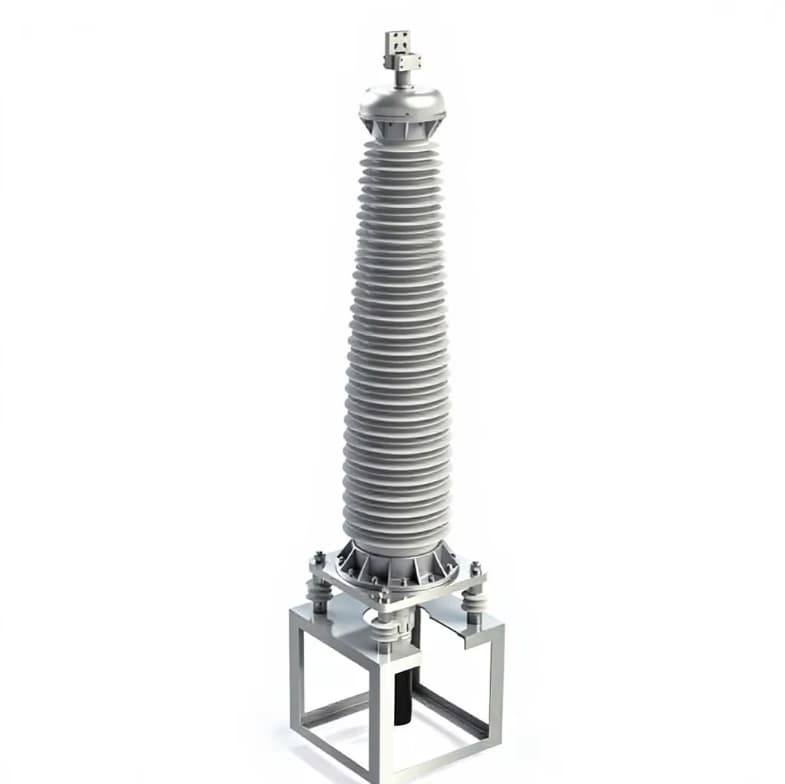

Og ydre terminal til kabel 138 kV er en enhed installeret for enden af et højspændingskabel for at lave en sikker overgang mellem det isolerede kabel og det elektriske udstyr eller forbindelsesledning. I modsætning til en indvendig finish, Den ydre terminal er designet til at arbejde direkte udsat for miljøet.
En ekstern opsigelse af 138 kV kan være udsat for regn, fugtighed, forurening, solstråling, temperaturændringer, vind og andre miljøforhold. Af denne grund, Designet skal sikre tilstrækkelig krybeafstand og opretholde gode isoleringsegenskaber i hele systemets levetid.
I applikationer med XLPE-kabler, han ydre terminal til XLPE-kabel 138 kV Det inkorporerer normalt elementer beregnet til at kontrollere elektrisk spænding omkring termineringszonen.. Denne kontrol gør det muligt at reducere koncentrationen af det elektriske felt og forbedre spændingsfordelingen i isoleringen..
Kabelterminalapplikationer 138 kV

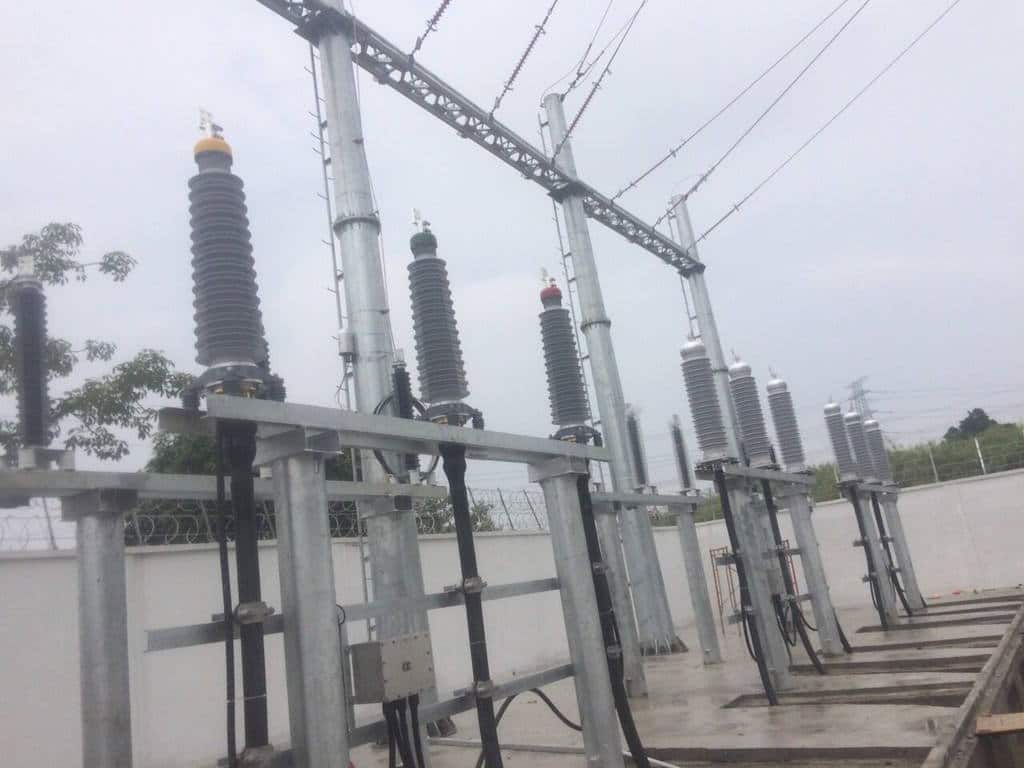

Han kabelterminal 138 kV Det bruges hovedsageligt i højspændingsinstallationer, hvor jord- eller transmissionskabler skal forbindes med forskelligt elektrisk udstyr.
Blandt dens vigtigste applikationer er:
- Højspændingsstationer.
- Forbindelse mellem jordkabler og luftledninger.
- Tilslutning af kabler med krafttransformere.
- Tilslutning til GIS og andet elektrisk udstyr.
- transmissionsnet 138 kV.
- Elproduktions- og transmissionssystemer.
- Industrielle højspændingsinstallationer.
- Energiinfrastrukturprojekter.

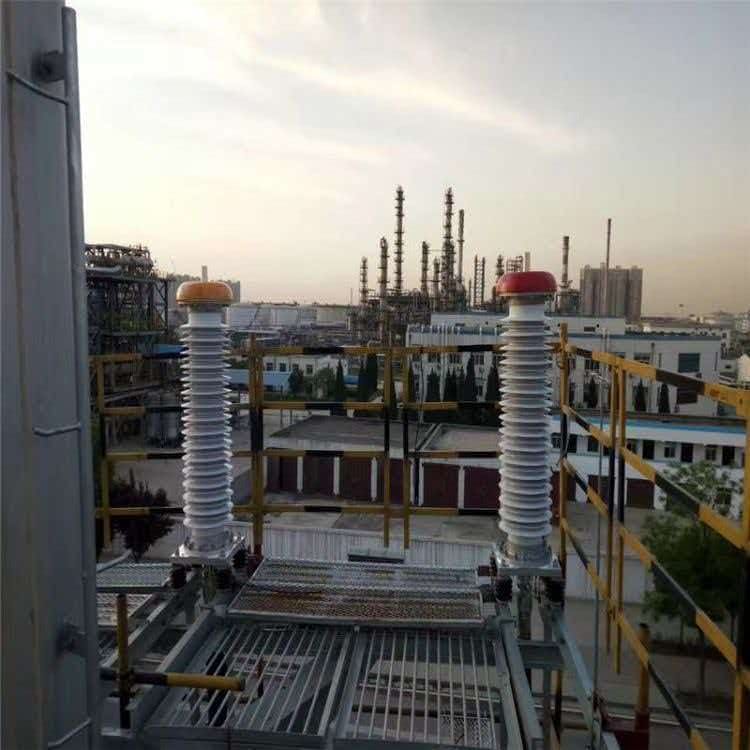

i en transformerstation, F.eks, han højspændings ydre terminal 138 kV gør det muligt at forbinde XLPE-kablet med elektrisk udstyr, samtidig med at de isoleringsegenskaber, der kræves af systemet, bibeholdes.
Design af en udvendig afslutning af 138 kV
Designet af en ydre terminal til kabel 138 kV skal samtidig overveje de elektriske egenskaber, mekaniske og miljømæssige af installationen.
Et af de vigtigste elementer er det elektriske feltkontrolsystem. Når halvlederskærmen fjernes fra kablet under klargøring af terminering, fordelingen af det elektriske felt ændres betydeligt. Tilbehøret skal kontrollere denne overgang for at undgå for store koncentrationer af elektrisk stress.
Terminalens ydre skal også yde tilstrækkelig modstand mod forurening og fugt.. Til udendørs anvendelser, isolatorer kan bruge materialer som porcelæn eller polymere materialer, afhængig af design og projektkrav.
Krybeafstanden og isolationsafstanden bør vælges under hensyntagen til systemspændingen og miljøforholdene.. I områder med høj forurening, F.eks, det kan være nødvendigt at bruge en højere krybeafstand.
Ekstern terminal til XLPE-kabel 138 kV
XLPE-kabler er meget brugt i moderne højspændingsnetværk på grund af deres gode elektriske egenskaber., termisk og mekanisk. Af denne grund, han ydre terminal til XLPE-kabel 138 kV udgør en af de mest anvendte løsninger til transmissionsinstallationer.
Under montering, Det er vigtigt at respektere kabelforberedelsesdimensionerne. leder diameter, XLPE isoleringstykkelse, metalskærmen, Den ydre skal og andre parametre påvirker direkte valget af tilbehør.
En korrekt designet terminal skal passe til kablets faktiske dimensioner. Af denne grund, før du laver en kabelafslutning 138 kV, Det er normalt nødvendigt at bekræfte oplysninger som f.eks:
- Dirigentsektion og materiale.
- Driver diameter.
- Diameter over isolering.
- XLPE isoleringstykkelse.
- Metalskærm type.
- Kabel udvendig diameter.
- Yderbetræk type.
- Kabel forberedelse længde.
- Nominel strøm.
- Miljøforhold.
Elektrisk feltkontrol
Kontrol af det elektriske felt er en af de væsentlige funktioner i en højspændingsterminal 138 kV.
For enden af kablet, Elimineringen af visse ledende lag ændrer fordelingen af det elektriske felt. Uden et tilstrækkeligt kontrolsystem, koncentrationer af elektrisk stress kan synes at være i stand til at reducere isoleringens levetid.
Moderne terminaler bruger forskellige feltkontrolteknologier, afhængig af producent og design. Det fælles mål er at opnå en ensartet fordeling af det elektriske felt og undgå lokale spændinger..
Kvaliteten af feltkontrolsystemet er især vigtig i højspændingsnetværk, hvor selv små uregelmæssigheder kan få store konsekvenser efter længere driftsperioder.

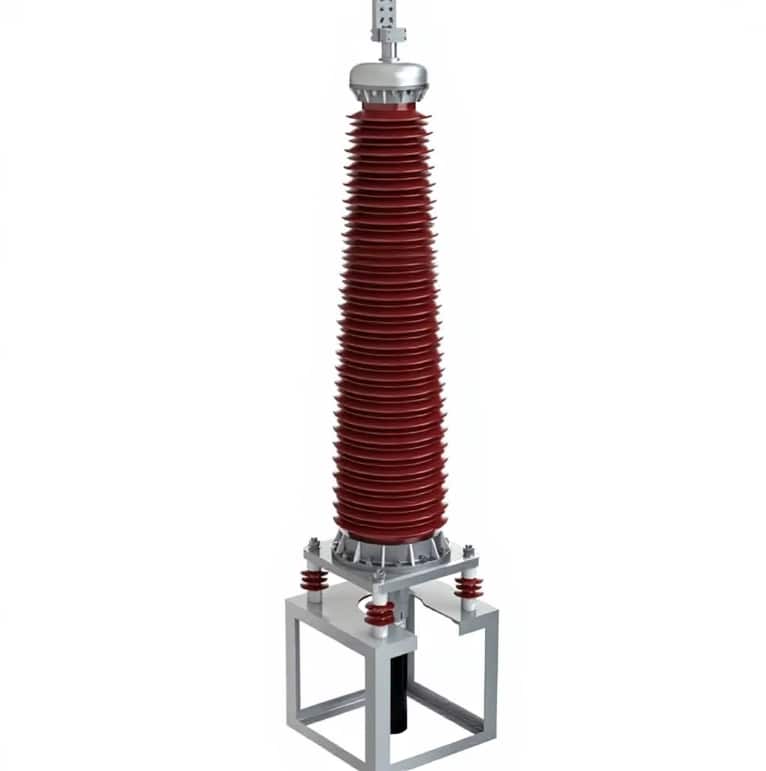

Udvendig isolator og miljøbestandighed
Den udvendige isolator udgør en anden grundlæggende del af ydre terminal til kabel 138 kV. Dens funktion er at give elektrisk isolering mellem spændingsførende dele og den jordede struktur..
I udendørs installationer, isolatoren skal modstå varierende miljøforhold. Regn og fugt kan danne en ledende film på overfladen. I industri- eller kystområder, Forurening kan også påvirke isoleringsevnen.
Af denne grund, Terminaldesign skal tage højde for krybeafstand, formen på isolatorskørterne, modstandsdygtighed over for forurening og evnen til at modstå temperaturændringer.
Polymere isolatorer giver fordele relateret til reduceret vægt, den lette installation og visse egenskaber ved adfærd mod forurening. Den endelige udvælgelse afhænger af de tekniske krav til projektet.
Test af terminaler 138 kV
Los tilbehør til højspændingskabel skal gennemgå forskellige verifikationer, før de bruges i transmissionsprojekter. De specifikke test afhænger af den gældende standard, af armaturets design og kundekrav.
For en ydre terminal til kabel 138 kV, kan betragtes som beviser relateret til:
- isolationsmodstand.
- Tåler spændingstest.
- Delvis udledningsmåling.
- Opvarmningstest.
- impulstests.
- Lækagekontrol.
- mekaniske tests.
- Miljøpræstationsevaluering.
Delvis afladningstest er især vigtig på højspændingstilbehør. Et reduceret niveau af delvis afladning hjælper med at demonstrere, at isolationssystemet og de interne grænseflader er blevet korrekt designet og fremstillet.
Gældende standarder
Fremstilling og evaluering af en kabelterminal 138 kV skal udføres under hensyntagen til de el-standarder, der svarer til projektet. Til højspændingskabelsystemer, Internationale standarder kan etablere krav relateret til kablet, tilbehøret, elektriske test og driftsforhold.
Blandt de standarder, der kan være relevante, er IEC 60840 til kabelsystemer med ekstruderet isolering og spændinger højere end 30 kV op til visse højspændingsniveauer. Afhængig af projektet, Der kan også være yderligere krav fastsat af elselskaber, kundens tekniske specifikationer eller nationale standarder.
Af denne grund, Det er ikke tilrådeligt at vælge en ydre terminal af 138 kV kun i henhold til den nominelle spænding. Kablets egenskaber og alle installationskrav skal også kontrolleres..
Valg af ydre terminal til kabel 138 kV
For at vælge en korrekt ekstern afslutning for kabel 138 kV, flere parametre skal analyseres.
Systemspændingen skal bekræftes først. Herefter skal ledersektion og kabelmål kontrolleres.. Det er også nødvendigt at kende typen af metalskærm og den konfiguration, der bruges til jording..
Miljøforhold er også vigtige. Et anlæg i et kystnært område kan kræve andre egenskaber end et anlæg i et indlandsområde med lav forurening.
Udover, kunden bør overveje kortslutningsstrømmen, driftstemperatur, forbindelsesmetoden, monteringspositionen og den tilgængelige plads i transformerstationen.
Korrekt valg muliggør kabelterminal 138 kV fungerer korrekt sammen med kablet og tilsluttet elektrisk udstyr.
Installation og vedligeholdelse
Installationen af en ydre terminal til XLPE-kabel 138 kV kræver kvalificeret personale og passende værktøjer. Forberedelsen af kabelenden skal udføres nøje efter de dimensioner, der er angivet i monteringsvejledningen.
Isoleringsoverfladen skal holdes ren og fri for partikler., fugt og forurening. Grænsefladerne mellem de forskellige komponenter skal installeres korrekt for at undgå, at der opstår fejl under drift.
Efter installation, Det anbefales at udføre de tilsvarende test, før systemet aktiveres. Periodiske inspektioner kan også hjælpe med at identificere potentielle kontamineringsrelaterede problemer., mekanisk beskadigelse eller ældning af udvendige komponenter.
Producent af terminaler og tilbehør til højspændingskabler
Producentkvalitet er en vigtig faktor ved køb kabeltilbehør 138 kV. En professionel leverandør bør være i stand til at give detaljerede tekniske oplysninger, installationsdimensioner, materialer, elektriske egenskaber og testdokumentation.
Udover, til internationale projekter, Det er praktisk, at producenten kan tilbyde skræddersyede løsninger efter forskellige typer kabler og kundekrav.
Han ydre terminal til kabel 138 kV kan fremstilles til forskellige ledertværsnit og forskellige kabelstrukturer. Den endelige konfiguration bør bestemmes baseret på de faktiske kabelparametre og installationsbetingelser.
Dosense-kabel – Tilbehørsproducent
Dosense Cable er en producent af tilbehør til højspændingskabler., tilbyder løsninger til termineringer og tilbehør, der anvendes i elektriske transmissions- og distributionssystemer. Som producent af tilbehør, Dosense Cable kan udvikle og levere løsninger i henhold til kabelspecifikationer, projektets spændingsniveau og tekniske krav.
Til anvendelser af ydre terminal til kabel 138 kV, Korrekt valg bør baseres på kabeldimensioner, det elektriske system, miljøforhold og testkrav. Vores team kan arbejde med kundens tekniske data for at bestemme den korrekte armaturkonfiguration.
Dosense Cable – Producent af højspændingskabeltilbehør og kabeltermineringsløsninger 138 kV.
