Pengenalan
Dia cable submarino con aislamiento XLPE/EPR según norma IEC es un elemento fundamental en los sistemas modernos de transmisión y distribución de energía eléctrica. En proyectos de infraestructura energética offshore, interconexiones entre islas, parques eólicos marinos y enlaces costeros, la confiabilidad del cable submarino es un factor crítico para la seguridad y continuidad del suministro eléctrico.
Penggunaan penebat XLPE (polietilena bersilang), combinado con un diseño conforme a las normas IEC, permite fabricar cables submarinos capaces de operar de forma estable desde voltan sederhana (5kV) sehingga muy alta tensión (230kV), incluso en condiciones marinas severas.
Técnica completa del cable submarino XLPE según IEC, incorporando tablas detalladas de secciones de conductor según normas IEC y ASTM, con el objetivo de servir como referencia para ingenieros, desarrolladores de proyectos y empresas EPC.
Normas IEC aplicables a cables submarinos XLPE/EPR
Los cables submarinos con aislamiento XLPE se fabrican cumpliendo estrictamente las siguientes normas internacionales:
- IEC 60502-2: Cables de energía con aislamiento extruido hasta 30 kV
- IEC 60840: Cables de alta tensión con aislamiento extruido >30 kV hasta 150 kV
- IEC 62067: Cables de muy alta tensión por encima de 150 kV
- IEC 60228: Conductores de cobre y aluminio
- IEC 60229 / IEC 60332: Ensayos mecánicos y ambientales
Estas normas garantizan la compatibilidad internacional del cable y su aceptación en proyectos globales.
Estructura típica del cable submarino XLPE/EPR
Un cable submarino con aislamiento XLPE conforme a IEC está compuesto por múltiples capas diseñadas para cumplir funciones eléctricas, mekanikal dan alam sekitar:
- Konduktor (tembaga atau aluminium, IEC o ASTM)
- Pantalla semiconductora del conductor
- penebat XLPE
- Pantalla semiconductora del aislamiento
- Skrin logam (cintas o hilos de cobre)
- Barrera contra la humedad
- Penutup dalaman
- Armadura de acero galvanizado (mudah atau doble)
- Cubierta exterior resistente al ambiente marino
Clasificación del cable submarino XLPE/EPR por nivel de tensión
5kV – 10kV – 15kV – 20kV (Media tensión)
Los cables submarinos XLPE de 5kV, 10kV, 15kV y 20kV se utilizan principalmente en:
- Instalaciones portuarias
- Plataformas offshore
- Redes industriales marinas
- Alimentación de equipos submarinos
Cumplen con IEC 60502-2 y permiten diseños flexibles con diámetros reducidos.
33kV (Media–alta tensión)
Dia cable submarino de 33kV es uno de los más utilizados en proyectos de energía marina, especialmente en:
- Parques eólicos offshore
- Interconexiones costeras
- Sistemas de distribución regional
Este nivel de tensión representa un equilibrio óptimo entre capacidad de transmisión y facilidad de instalación.
66kV y 132kV (Voltan tinggi)
Los cables submarinos de 66kV y 132kV, diseñados según IEC 60840, se emplean en:
- Interconexiones eléctricas entre islas
- Exportación de energía desde parques eólicos marinos
- Redes submarinas de alta capacidad
Requieren un diseño avanzado de control de campo eléctrico y aislamiento reforzado.
230kV (Muy alta tensión)
Dia cable submarino XLPE de 230kV, conforme a IEC 62067, está destinado a:
- Proyectos estratégicos de transmisión submarina
- Interconexiones internacionales
- Grandes sistemas energéticos offshore
Estos cables representan el más alto nivel de ingeniería en cables submarinos.
Tabla 1: Secciones de conductor según norma IEC (mm²)
Las normas IEC definen el conductor mediante su sección transversal en milímetros cuadrados (mm²).
| Sección IEC (mm²) | bahan | Aplikasi biasa |
|---|---|---|
| 50 | Cu / Al | Media tensión submarina |
| 70 | Cu / Al | Redes costeras |
| 95 | Cu / Al | Distribución marina |
| 120 | Cu / Al | Instalaciones offshore |
| 150 | Cu / Al | Media–alta tensión |
| 185 | Cu / Al | Parques eólicos |
| 240 | Cu / Al | Alta capacidad |
| 300 | Cu / Al | Penghantaran serantau |
| 400 | Cu / Al | Alta tensión submarina |
| 500 | Cu / Al | Export cables |
| 630 | Cu / Al | Interconexión |
| 800 | Cu / Al | Alta potencia |
| 1000 | Cu / Al | Voltan tinggi |
| 1200 | Cu / Al | Proyectos especiales |
| 1600 | Cu / Al | Larga distancia |
| 2000 | Cu / Al | Muy alta potencia |
| 2500 | Cu / Al | Proyectos estratégicos |
Tabla 2: Secciones de conductor según norma ASTM (AWG / kcmil)
En proyectos que siguen estándares americanos, se utilizan conductores definidos por ASTM / AWG / kcmil.
| Tamaño ASTM | Área aprox. (mm²) | Aplikasi |
|---|---|---|
| AWG 1/0 | 53.5 | Media tensión |
| AWG 2/0 | 67.4 | Redes submarinas |
| AWG 3/0 | 85.0 | Distribución |
| AWG 4/0 | 107.2 | Offshore |
| 250 kcmil | 126.7 | Media–alta tensión |
| 350 kcmil | 177.3 | Parques eólicos |
| 500 kcmil | 253.4 | Alta capacidad |
| 750 kcmil | 380.0 | Transmisión |
| 1000 kcmil | 506.7 | Voltan tinggi |
| 1250 kcmil | 633.4 | Export cables |
| 1500 kcmil | 760.1 | Larga distancia |
| 1750 kcmil | 886.8 | Muy alta potencia |
| 2000 kcmil | 1013.4 | Proyectos offshore |
| 2500 kcmil | 1266.8 | Muy alta tensión |
Bahan pemandu: cobre y aluminio
- Tembaga (Cu)
- Mayor conductividad
- Menor sección
- Ideal para espacios limitados
- aluminium (Al)
- Menor peso
- Optimización de costos
- Muy usado en transmisión submarina larga
Ambos cumplen con IEC 60228 y ASTM correspondientes.
Armadura y protección mecánica
El cable submarino incorpora armadura de acero galvanizado para:
- Perlindungan mekanikal
- Resistencia a corrientes marinas
- Soporte durante la instalación
La armadura puede ser simple o doble según la profundidad y el fondo marino.
Ensayos y control de calidad
Cada cable submarino XLPE conforme a IEC se somete a:
- Ensayo de tensión aplicada
- Medición de descargas parciales
- Ensayos térmicos
- Pruebas mecánicas
- Ensayos de estanqueidad
Ventajas del cable submarino XLPE/EPR según IEC
- Amplio rango de tensión (5kV–230kV)
- Compatibilidad IEC y ASTM
- Alta confiabilidad eléctrica
- Jangka hayat panjang
- Excelente resistencia marina

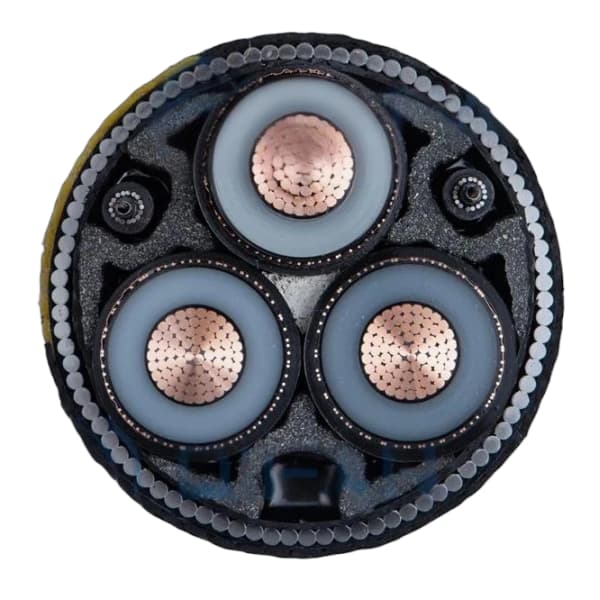

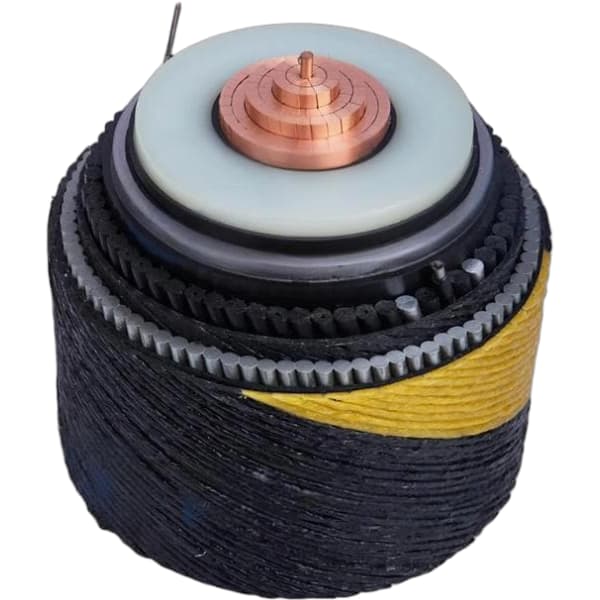

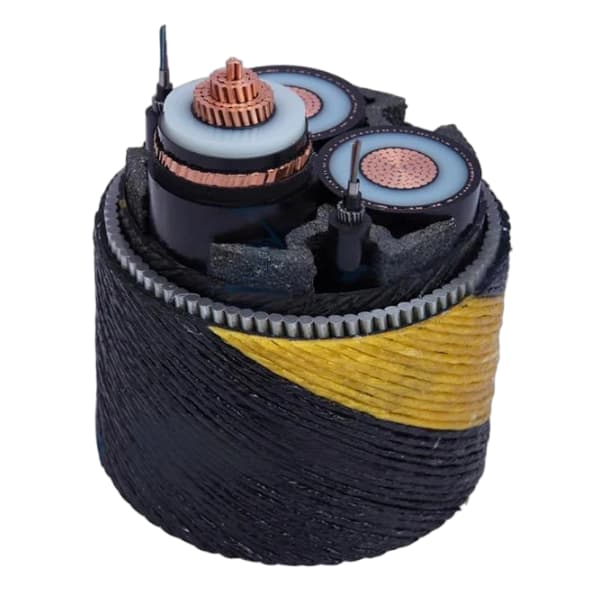

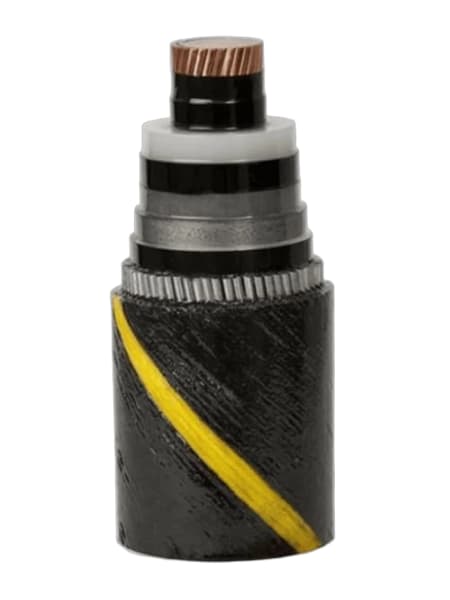

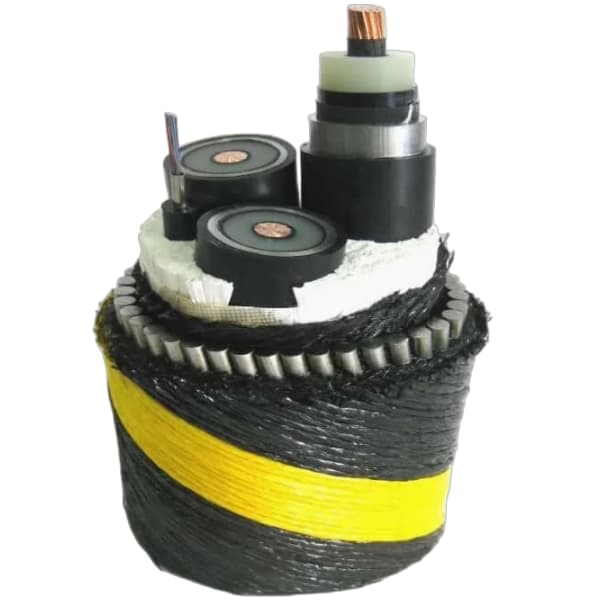

Cable submarino con aislamiento XLPE/EPR según norma IEC
Dia Cable submarino con aislamiento XLPE según norma IEC para transmisión eléctrica de 5kV a 230kV. es la solución más confiable para la transmisión eléctrica submarina moderna. Gracias a su diseño avanzado, cumplimiento normativo y compatibilidad con secciones de conductor IEC y ASTM, estos cables satisfacen las necesidades de proyectos energéticos desde 5kV hasta 230kV.
Pilih a fabricante especializado en cables submarinos XLPE garantiza seguridad, rendimiento y éxito a largo plazo en proyectos offshore y de interconexión eléctrica.
