Pasang semula kabel 66kV/69kV/132kV/138kV/230kV/400kV

Pengenalan

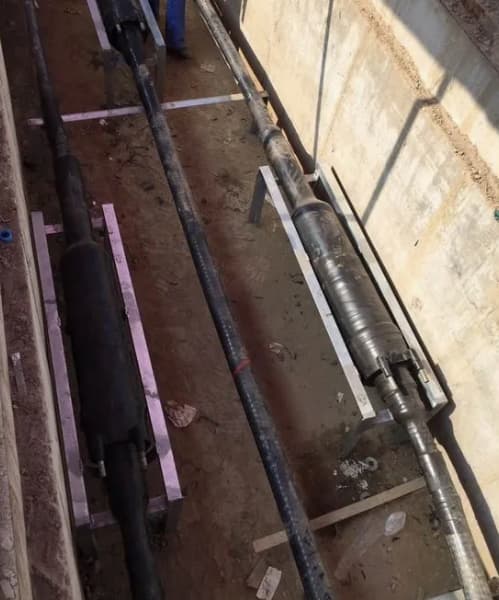

Dia penyambungan lurus kabel voltan tinggi dan lebih tinggi Ia adalah komponen penting dalam sistem penghantaran dan pengedaran elektrik moden. Pada tahap tekanan seperti empalme recto de kabel 66kV/69kV/132kV/138kV/230kV/400kV, kesinambungan elektrik, Kebolehpercayaan mekanikal dan kawalan medan elektrik bergantung secara langsung pada kualiti sambatan.

Dalam projek infrastruktur tenaga—pencawang, talian bawah tanah, perhubungan industri, taman angin dan suria—sambungan lurus membenarkan dua bahagian kabel dicantum sambil mengekalkan prestasi elektrik yang sama, haba dan mekanikal daripada kabel itu sendiri.

Ini menangani prinsip kerjanya, reka bentuk, bahan, piawaian antarabangsa dan, dengan cara yang istimewa, dimensi konduktor mengikut piawaian IEC (mm²) dan AWG/kcmil standard Amerika, meliputi keseluruhan rangkaian biasa kabel voltan tinggi.

Apakah itu sambungan kabel lurus?

Dan sambatan lurus (penyambungan sebaris) Ia adalah aksesori yang direka untuk menyambungkan dua kabel dengan voltan dan ciri yang sama, dijajarkan pada paksi yang sama. Fungsi utamanya ialah:

• Pulihkan kesinambungan elektrik konduktor
• Bina semula penebat kabel
• Kawal tekanan elektrik
• Pastikan ketat terhadap kelembapan
• Menyediakan rintangan mekanikal dan kestabilan haba

Tidak seperti terminal, sambatan lurus tidak menyambung kabel ke peralatan, tetapi sambung kabel dengan kabel.

Aplikasi sambungan lurus kabel 66kV/69kV/132kV/138kV/230kV/400kV biasa

Sambungan Media Lurus, Voltan tinggi dan lebih tinggi digunakan secara meluas dalam:

• Rangkaian bawah tanah bandar
• Pautan penghantaran jarak jauh
• Pencawang elektrik
• Loji kuasa
• Ladang angin dan solar
• Loji industri penggunaan tinggi
• Projek luar pesisir dan darat

Pada voltan lebih daripada 132kV, Reka bentuk sambungan amat kritikal kerana medan elektrik yang kuat dan arus beban yang tinggi.

Struktur teknikal sambungan lurus voltan tinggi

Sambungan lurus untuk kabel 66kV–400kV biasanya terdiri daripada elemen berikut:

1. penyambung pemacu
   Boleh menjadi mampatan atau diskrukan, diperbuat daripada tembaga atau aluminium, bergantung kepada konduktor kabel.
2. Skrin konduktif dalaman
   Memastikan kesinambungan skrin semikonduktor kabel.
3. Sistem kawalan usaha elektrik
   Gunakan bahan elastomer atau pita kecerunan untuk mengagihkan medan elektrik secara sama rata.
4. Penebat utama
   Secara amnya berasaskan bahan polimer (XLPE, EPR) serasi dengan penebat kabel.
5. Skrin logam
   Sambung semula perisai tembaga atau aluminium kabel.
6. Penutup luar
   Menyediakan perlindungan mekanikal dan alam sekitar.

Jenis sambungan lurus mengikut teknologi

Sambatan praacuan

• Kilang dikilangkan
• Kebolehulangan dan kebolehpercayaan yang tinggi
• Pemasangan pantas
• Digunakan secara meluas dalam 132kV–400kV

Sambungan Pengecutan Haba

• Haba diaktifkan
• Kebolehsuaian yang baik
• Penggunaan biasa sehingga 230kV

Sambatan mengecut sejuk

• Tanpa penggunaan haba
• Pemasangan selamat
• Keanjalan yang tinggi

Piawaian antarabangsa yang berkenaan 66kV/69kV/132kV/138kV/230kV/400kV kabel sambungan lurus

Sambungan lurus voltan tinggi mesti memenuhi piawaian antarabangsa yang ketat, antara mereka:

• IEC 60840 – Kabel dan aksesori >30kV hasta 150kV
• IEC 62067 – Kabel dan aksesori >150kV sehingga 500kV
• IEEE 404 – Aksesori untuk kabel kuasa
• IEEE 48 – Keperluan penamatan dan penyambungan

Piawaian ini mentakrifkan ujian elektrik, terma, mekanikal dan penuaan.

Dimensi konduktor mengikut piawaian IEC (mm²)

Sambungan lurus direka bentuk untuk meliputi pelbagai keratan rentas konduktor. Di bawah ialah jadual perwakilan bagi Konduktor IEC daripada 50 mm² sehingga 2500 mm², dalam tembaga dan aluminium.

Dimensi konduktor mengikut piawaian Amerika (AWG / kcmil)

Dalam projek antarabangsa, terutamanya di Amerika, Ia adalah perkara biasa untuk menggunakan dimensi mengikut AWG y kcmil. Sambungan lurus mesti serasi dengan bahagian ini.

Keserasian konduktor-simpang

Sambungan lurus yang berkualiti mestilah:

• Benarkan toleransi dimensi
• Serasi dengan tembaga dan aluminium
• Kekalkan rintangan sentuhan yang rendah
• Menahan kitaran haba berulang

Dalam ketegangan 230kV y 400kV, reka bentuk splice dioptimumkan khusus untuk bahagian yang besar (≥800 mm² o ≥1000 kcmil).

Pemasangan dan amalan baik

Pemasangan sambatan lurus yang betul adalah sama pentingnya dengan reka bentuknya:

• Penyediaan kabel yang tepat
• Pembersihan mutlak permukaan
• Penggunaan alat yang ditentukur
• Mengetatkan pematuhan tork
• Ujian selepas pemasangan

Pemasangan yang salah boleh menyebabkan pelepasan separa dan kegagalan pramatang.

Ujian dan kawalan kualiti

Sambungan lurus dari 66kV hingga 400kV menjalani ujian yang ketat:

• Ujian voltan tahan AC
• Pengukuran pelepasan separa
• Ujian arus terma
• Penuaan dipercepatkan
• Ujian kebocoran

Sambungan kabel lurus 66kV / 69kV / 132kV / 138kV / 230kV / 400kV

Dia Sambungan lurus kabel 66kV / 69kV / 132kV / 138kV / 230kV / 400kV Ia adalah elemen penting untuk menjamin kebolehpercayaan dan keselamatan sistem elektrik voltan tinggi dan lebih tinggi.. Pilihan anda yang betul, berdasarkan piawaian antarabangsa dan keserasian dengan Konduktor IEC dan AWG/kcmil, adalah kunci kepada kejayaan mana-mana projek elektrik moden.

Terima kasih kepada kemajuan dalam bahan dan reka bentuk, Sambungan semasa menawarkan hayat berguna yang setara dengan kabel itu sendiri, walaupun dalam keadaan yang paling mencabar.

Untuk maklumat harga kabel 66 kV/69 kV/132 kV/138 kV/230 kV/400 kV, kenalan Kabel Dosense.
