N2XRY NA2XRY Cable
¿Qué es N2XRY NA2XRY Cable？
N2XRY NA2XRY Cable Definición y construcción
N2XRY NA2XRY es un tipo de cable eléctrico diseñado para su uso en diversos entornos industriales y comerciales. La designación puede desglosarse de la siguiente manera:
N: Indica que el cable está diseñado de acuerdo con las normas establecidas por el Código Eléctrico Nacional (NEC) o equivalente.
A: Significa conductor de Aluminio, No muestra A, significa conductor de Cobre.
2X: Significa la presencia de aislamiento de polietileno reticulado (XLPE).
R: Perisai dawai keluli(SWA Armoured）
Y: Indica que el cable tiene una cubierta de PVC (Polyvinyl chloride).

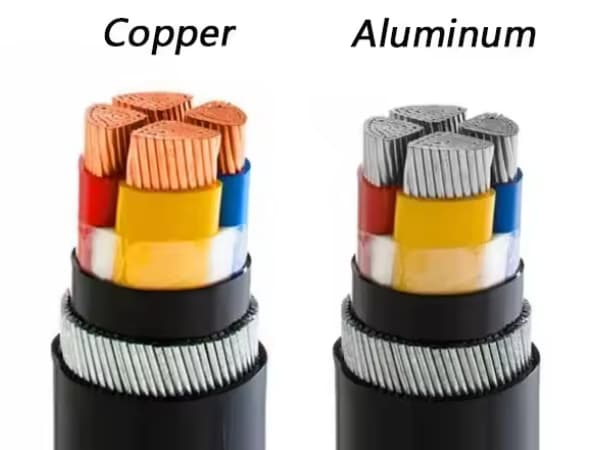

wayar N2XRY NA2XRY típicamente Conductor de cobre o Conductor de aluminio aislado con XLPE. Este material de aislamiento es XLPE. La cubierta de PVC proporciona protección adicional contra daños mecánicos y factores ambientales.

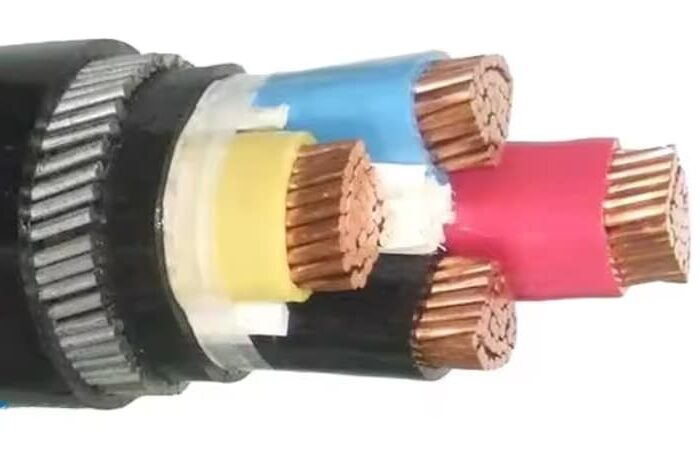

Estructura de N2XRY NA2XRY
Konduktor:
bahan: Tembaga, desnudo o estañado. Aluminium
Tipo: Macizo o trenzado.
Sifat: Kekonduksian yang tinggi, flexibilidad y resistencia mecánica.
Pengasingan:
bahan: Polietilena bersilang (XLPE).
Sifat: Alta resistencia térmica, aislamiento eléctrico y resistencia a ataques químicos.
Cubierta interior:
bahan: PVC o materiales similares.
Sifat: Protección contra daños mecánicos.
Perisai:
Tipo: Perisai dawai keluli (si procede).
Función: Proporciona protección mecánica y características anti-roedores.
Vaina exterior:
bahan: PVC.
Sifat: Protección contra factores ambientales y daños mecánicos.

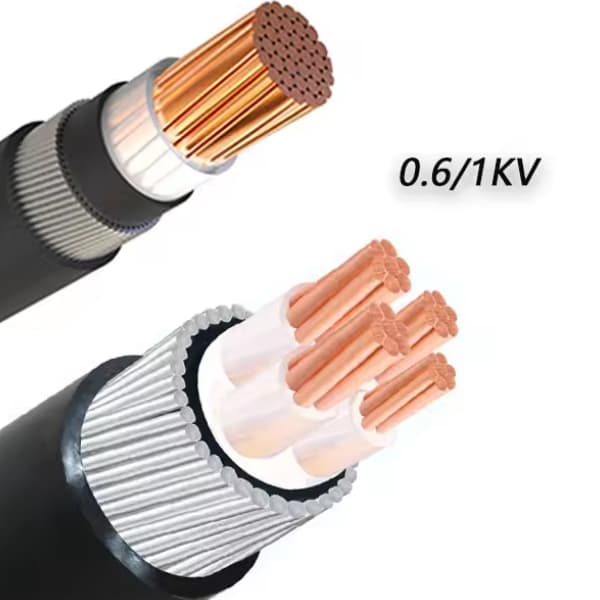

Construcción de cable N2XRY NA2XRY
| TENSIÓN | 0.6/1kV | |
| Konduktor | Cobre trenzado de clase 2 | Clase 2 Aluminium berjalin |
| PENGASINGAN | XLPE (polietilena bersilang) | |
| CAPA DE CAMA | PVC (Polyvinyl chloride) | |
| ARMADURA | SWA (alambre de acero galvanizado) | |
| FUNDA EXTERIOR | PVC (Polyvinyl chloride) | |
Parámetros técnicos del cable NYCY
| AWG | Nº de núcleos x área nominal de la sección transversal # x mm² | Jenis pemandu | Espesor del aislamiento mm | Espesor de la vaina mm | Nominal Diámetro total mm | Peso del cable kg/km |
| 4 | 1×25 | rm | 0.9 | 1.8 | 16.6 | 503 |
| 2 | 1×35 | rm | 0.9 | 1.8 | 17.7 | 612 |
| 1 | 1×50 | rm | 1 | 1.8 | 19.5 | 783 |
| 2/0 | 1×70 | rm | 1.1 | 1.8 | 21.5 | 1014 |
| 3/0 | 1×95 | rm | 1.1 | 1.8 | 23.5 | 1280 |
| 4/0 | 1×120 | rm | 1.2 | 1.8 | 26.0 | 1575 |
| 300mcm | 1×150 | rm | 1.4 | 1.8 | 27.5 | 1872 |
| 350mcm | 1×185 | rm | 1.6 | 1.8 | 30.0 | 2294 |
| 500mcm | 1×240 | rm | 1.7 | 1.9 | 33.0 | 2923 |
| 750mcm | 1×300 | rm | 1.8 | 2.1 | 36.0 | 3509 |
| – | 1×400 | rm | 2 | 2 | 40.5 | 4534 |
| – | 1×500 | rm | 2.2 | 2.3 | 45.0 | 5691 |
| – | 1×630 | rm | 2.4 | 2.5 | 49.5 | 7267 |
| – | 1×800 | rm | 0.7 | 1.8 | 56.5 | 9271 |
| 16 | 2×1.5 | re/rm | 0.7 | 1.8 | 13.6 | 325 |
| 14 | 2×2.5 | re/rm | 0.7 | 1.8 | 14.5 | 379 |
| 12 | 2× 4 | re/rm | 0.7 | 1.8 | 15.7 | 448 |
| 10 | 2×6 | re/rm | 0.7 | 1.8 | 16.8 | 530 |
| 8 | 2×10 | rm | 0.7 | 1.8 | 19.4 | 783 |
| 6 | 2×16 | rm | 0.7 | 1.8 | 22.0 | 982 |
| 4 | 2×25 | rm | 0.9 | 1.8 | 25.5 | 1447 |
| 2 | 2×35 | rm | 0.9 | 1.8 | 28.0 | 1765 |
| 1 | 2×50 | rm | 1 | 1.9 | 30.5 | 2106 |
| 2/0 | 2×70 | rm | 1.1 | 2 | 35.0 | 2765 |
| 3/0 | 2×95 | rm | 1.1 | 2..2 | 39.5 | 3746 |
| 4/0 | 2×120 | rm | 1.2 | 2.3 | 43.5 | 4465 |
| 300mcm | 2×150 | rm | 1.4 | 2.5 | 47.5 | 5303 |
| 350mcm | 2×185 | rm | 1.6 | 2.6 | 54.0 | 6890 |
| 500mcm | 2×240 | rm | 1.7 | 2.8 | 59.5 | 8463 |
| 750mcm | 2×300 | rm | 1.8 | 3.1 | 65.0 | 10151 |
| 16 | 3×1.5 | re/rm | 0.7 | 1.8 | 14.1 | 351 |
| 14 | 3×2.5 | re/rm | 0.7 | 1.8 | 15.1 | 415 |
| 12 | 3× 4 | re/rm | 0.7 | 1.8 | 16.3 | 503 |
| 10 | 3×6 | re/rm | 0.7 | 1.8 | 17.5 | 603 |
| 8 | 3×10 | rm | 0.7 | 1.8 | 20.5 | 903 |
| 6 | 3×16 | rm | 0.7 | 1.8 | 23.0 | 1161 |
| 4 | 3×25 | rm | 0.9 | 1.8 | 27.0 | 1709 |
| 2 | 3×35 | rm | 0.9 | 1.8 | 29.5 | 2127 |
| 1 | 3×50 | sm | 1 | 1.9 | 31.5 | 2424 |
| 2/0 | 3×70 | sm | 1.1 | 1.9 | 36.5 | 3438 |
| 3/0 | 3×95 | sm | 1.1 | 2 | 40.0 | 4343 |
| 4/0 | 3×120 | sm | 1.2 | 2.2 | 43.5 | 5172 |
| 300mcm | 3×150 | sm | 1.4 | 2.3 | 49.5 | 6675 |
| 350mcm | 3×185 | sm | 1.6 | 2.5 | 54.0 | 7977 |
| 500mcm | 3×240 | sm | 1.7 | 2.6 | 60.0 | 9995 |
| 750mcm | 3×300 | sm | 1.8 | 2.8 | 65.0 | 11990 |
| 16 | 4×1.5 | re/rm | 0.7 | 1.8 | 14.9 | 395 |
| 14 | 4×2.5 | re/rm | 0.7 | 1.8 | 16.0 | 470 |
| 12 | 4× 4 | re/rm | 0.7 | 1.8 | 17.4 | 575 |
| 10 | 4×6 | re/rm | 0.7 | 1.8 | 19.5 | 798 |
| 8 | 4×10 | rm | 0.7 | 1.8 | 22.0 | 1058 |
| 6 | 4×16 | rm | 0.7 | 1.8 | 25.5 | 1518 |
| 4 | 4×25 | rm | 0.9 | 1.8 | 29.0 | 2055 |
| 2 | 4×35 | rm | 0.9 | 1.9 | 32.0 | 2585 |
| 1 | 4×50 | sm | 1 | 2 | 35.5 | 3040 |
| 2/0 | 4×70 | sm | 1.1 | 2.1 | 41.0 | 4305 |
| 3/0 | 4×95 | sm | 1.1 | 2.2 | 45.0 | 5476 |
| 4/0 | 4×120 | sm | 1.2 | 2.4 | 51.5 | 7064 |
| 300mcm | 4×150 | sm | 1.4 | 2.5 | 57.5 | 8536 |
| 350mcm | 4×185 | sm | 1.6 | 2.7 | 61.5 | 10189 |
| 500mcm | 4×240 | sm | 1.7 | 2.8 | 68.0 | 12772 |
| 750mcm | 4×300 | sm | 1.8 | 3 | 73.5 | 15380 |
| 16 | 5×1.5 | re/rm | 0.7 | 1.8 | 15.8 | 441 |
| 14 | 5×2.5 | re/rm | 0.7 | 1.8 | 17.0 | 535 |
| 12 | 5× 4 | re/rm | 0.7 | 1.8 | 19.3 | 768 |
| 10 | 5×6 | re/rm | 0.7 | 1.8 | 21.0 | 921 |
| 8 | 5×10 | rm | 0.7 | 1.8 | 23.5 | 1235 |
| 6 | 5×16 | rm | 0.7 | 1.8 | 27.0 | 1765 |
| 4 | 5×25 | rm | 0.9 | 1.8 | 31.5 | 2423 |
| 2 | 5×35 | rm | 0.9 | 1.9 | 34.5 | 3057 |
| 1 | 5×50 | rm | 1.1 | 2.2 | 40.0 | 4099 |
Áreas de aplicación del cable N2XRY NA2XRY
1 Voltan terkadar
Voltan terkadar: Los cables N2XRY y NA2XRY suelen tener una tensión nominal de 0,6/1 kV, lo que indica su idoneidad para aplicaciones de baja y media tensión.
Aplicación: Esta tensión nominal hace que los cables N2XRY y NA2XRY sean ideales para su uso en instalaciones residenciales, comerciales y de industria ligera.
2 Temperaturas nominales
Suhu operasi: Los cables N2XRY NA2XRY pueden funcionar eficazmente dentro de un rango de temperaturas de -15°C a +70°C. Esta amplia gama permite flexibilidad en diversas condiciones ambientales.
suhu litar pintas: Los cables están diseñados para soportar condiciones de cortocircuito con temperaturas de hasta +250°C, lo que garantiza la fiabilidad incluso en condiciones de fallo.
3 Propiedades eléctricas
Resistencia de aislamiento: La alta resistencia de aislamiento del XLPE garantiza corrientes de fuga mínimas y un rendimiento eficiente del cable. Esta propiedad es crucial para mantener la integridad del sistema y evitar riesgos eléctricos.
Resistencia del conductor: Los conductores de cobre de los cables N2XRY NA2XRY ofrecen una baja resistencia, lo que contribuye a reducir las pérdidas de energía y a mejorar la eficiencia general.
4 Propiedades mecánicas
Fleksibiliti: Los conductores trenzados de cobre y aluminio ofrecen una excelente flexibilidad, lo que hace que el cable N2XRY NA2XRY sea adecuado para instalaciones en espacios reducidos o complejos.
Radio meledingkan: El radio de curvatura mínimo de los cables N2XRY NA2XRY suele ser 10 veces el diámetro del cable, lo que garantiza que el cable pueda instalarse sin riesgo de dañar el aislamiento o el conductor
Fabricante cable N2XRY NA2XRY
Dosense Cable se enorgullece de ser un fabricante y proveedor líder de N2XRY NA2XRY, reconocido por su rendimiento y fiabilidad superiores en entornos exigentes. Gracias a nuestras instalaciones de producción de última generación y a nuestros rigurosos procesos de control de calidad, Dosense Cable garantiza que todos los cables N2XRY y NA2XRY cumplen las normas más exigentes del sector.
Nuestros cables N2XRY están diseñados para una amplia gama de aplicaciones industriales y comerciales, ofreciendo una protección robusta con aislamiento de polietileno reticulado (XLPE) y una cubierta de PVC duradera. Ideales para entornos en los que la durabilidad y la fiabilidad son fundamentales, los cables N2XRY destacan en la distribución de energía, instalaciones industriales y edificios comerciales.
Dalam Kabel Dosense, nos comprometemos a ofrecer excelencia en todos los cables que producimos. Nuestro dedicado equipo de expertos trabaja incansablemente para garantizar que nuestros productos no sólo cumplan sus expectativas, sino que las superen. Elija Dosense Cable para sus necesidades de N2XRY y NA2XRY y experimente una calidad, fiabilidad y rendimiento sin igual en cada proyecto.
