Conductor ACSR/AS
¿Qué es Conductor ACSR/AS?

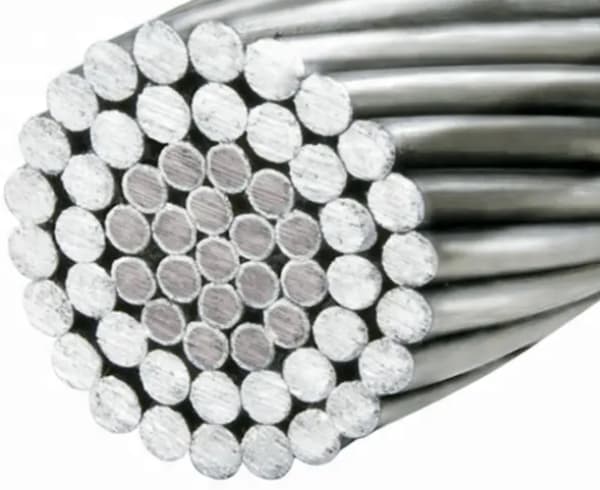

Conductor ACSR/AS , alambres de aleación de aluminio 1350-H19, trenzados concéntricamente alrededor de un núcleo de acero revestido de aluminio.
Núcleo de acero: acero revestido de aluminio reforzado. El núcleo central de acero mejora la resistencia a la tracción del conductor, lo que lo hace adecuado para tramos largos y áreas con altas cargas mecánicas.
Capa exterior de aleación de aluminio: la capa exterior está hecha de aleaciones de aluminio o aluminio estirado en frío, lo que proporciona una excelente conductividad eléctrica y propiedades ligeras.
La diferencia clave entre ACSR y ACSR/AS radica en el tipo de aluminio utilizado. También núcleo de acero: el núcleo de acero ACSR/AS está reforzado con acero revestido de aluminio. Los conductores ACSR/AS utilizan una aleación de aluminio más resistente a la corrosión, lo que los hace especialmente adecuados para entornos hostiles, como regiones costeras o industriales.

Normas de conductores ACSR/AS
Los conductores ACSR/AS cumplen con varias normas internacionales para garantizar la seguridad y el rendimiento, entre ellas:
ASTM B232: Especificación para conductores de aluminio trenzados concéntricos con núcleos de acero.
ASTM B-549 ASTM B 524
IEC 61089: Norma internacional para conductores eléctricos aéreos.
BS EN 50182: Especificación para conductores para líneas aéreas.
El cumplimiento de estas normas garantiza que los conductores cumplan con los estrictos requisitos de los sistemas de transmisión de energía modernos.
ACSR/AS-BS-215
Área nominal de aluminio | Código de nombre | Trenzado y diámetro del cable | Área seccional de aluminio | Área seccional total | Diámetro total aproximado | Misa aproximada | Resistencia CC a 20 ℃ | Carga de rotura calculada | |
Aluminio | AS | ||||||||
mm2 | mm | mm | mm2 | mm2 | mm | kg/km | Ω/km | kN | |
25 | GOPHER | 6/2.36 | 1/2.36 | 26.25 | 30.62 | 7.08 | 100.8 | 1.0349 | 9.89 |
30 | WEASEL | 6/2.59 | 1/2.59 | 31.61 | 36.88 | 7.77 | 121.5 | 0.8592 | 11.79 |
40 | FERRET | 6/3.00 | 1/3.00 | 42.41 | 49.48 | 9.00 | 163.0 | 0.6405 | 15.66 |
50 | RABBIT | 6/3.35 | 1/3.35 | 52.88 | 61.70 | 10.05 | 203.2 | 0.5136 | 19.06 |
70 | HORSE | 12/2.79 | 7/2.79 | 73.37 | 116.2 | 13.95 | 243.1 | 0.3286 | 63.95 |
100 | DOG | 6/4.72 | 7/1.57 | 105.0 | 118.5 | 14.15 | 300.9 | 0.2619 | 33.01 |
150 | WOLF | 30/2.59 | 7/2.59 | 158.1 | 194.9 | 18.13 | 471.6 | 0.1694 | 71.64 |
150 | DINGO | 18/3.35 | 1/3.35 | 158.7 | 167.5 | 16.75 | 495.0 | 0.1781 | 36.46 |
175 | LYNX | 30/2.79 | 7/2.79 | 183.4 | 226.2 | 19.53 | 547.3 | 0.1460 | 82.49 |
175 | CARACAL | 18/3.61 | 1/3.61 | 184.3 | 194.5 | 18.05 | 574.9 | 0.1534 | 41.52 |
200 | PANTHER | 30/3.00 | 7/3.00 | 212.1 | 261.5 | 21.00 | 632.8 | 0.1263 | 95.34 |
200 | JAGUAR | 18/3.86 | 1/3.86 | 210.6 | 222.3 | 19.30 | 657.2 | 0.1342 | 46.50 |
400 | ZEBRA | 54/3.18 | 7/3.18 | 428.9 | 484.5 | 28.62 | 1238 | 0.06456 | 137.76 |
ACSR/AS- IEC 61089
Número de código | Relación de acero | Áreas | Número de Hilo | Diámetro del alambre | Diámetro | Masa lineal | Resistencia nominal | Resistencia CC a 20 ℃ | |||||
A1 | SA1A | Total | A1 | SA1A | Al | SA1A | Core | Cond. | |||||
mm2 | mm2 | mm2 | mm | mm | mm | mm | kg/km | kN | ohm/km | ||||
16 | 16.7 | 15.0 | 2.56 | 17.6 | 6 | 1 | 1.81 | 1.81 | 1.81 | 5.43 | 59.0 | 5.91 | 1.7923 |
25 | 16.7 | 24.0 | 4.00 | 28.0 | 6 | 1 | 2.26 | 2.26 | 2.26 | 6.78 | 92.1 | 9.00 | 1.1471 |
40 | 16.7 | 38.0 | 6.40 | 44.4 | 6 | 1 | 2.85 | 2.85 | 2.85 | 8.55 | 147.4 | 14.21 | 0.7169 |
63 | 16.7 | 60.0 | 10.1 | 70.1 | 6 | 1 | 3.58 | 3.58 | 3.58 | 10.7 | 232.2 | 21.17 | 0.4552 |
100 | 16.7 | 96.0 | 16.0 | 112 | 6 | 1 | 4.51 | 4.51 | 4.51 | 13.5 | 368.6 | 31.84 | 0.2868 |
125 | 5.6 | 123 | 6.85 | 130 | 18 | 1 | 2.95 | 2.95 | 2.95 | 14.8 | 384.3 | 29.18 | 0.2304 |
125 | 16.3 | 120 | 19.6 | 140 | 26 | 7 | 2.43 | 1.89 | 5.66 | 15.4 | 460.8 | 44.49 | 0.2308 |
160 | 5.6 | 158 | 8.77 | 167 | 18 | 1 | 3.34 | 3.34 | 3.34 | 16.7 | 492.0 | 36.38 | 0.1800 |
160 | 16.3 | 154 | 25.0 | 179 | 26 | 7 | 2.74 | 2.13 | 6.4 | 17.4 | 589.8 | 56.18 | 0.1803 |
200 | 5.6 | 197 | 11.0 | 208 | 18 | 1 | 3.74 | 3.74 | 3.74 | 18.7 | 614.9 | 43.62 | 0.1440 |
200 | 16.3 | 192 | 31.3 | 223 | 26 | 7 | 3.07 | 2.39 | 7.16 | 19.4 | 737.2 | 69.27 | 0.1443 |
250 | 9.8 | 244 | 24.0 | 268 | 22 | 7 | 3.76 | 2.09 | 6.26 | 21.3 | 830.9 | 67.80 | 0.1153 |
250 | 16.3 | 240 | 39.1 | 279 | 26 | 7 | 3.43 | 2.67 | 8.00 | 21.7 | 921.5 | 86.58 | 0.1154 |
315 | 6.9 | 310 | 21.4 | 331 | 45 | 7 | 2.96 | 1.97 | 5.92 | 23.7 | 996.4 | 78.33 | 0.09170 |
315 | 16.3 | 303 | 49.3 | 352 | 26 | 7 | 3.85 | 2.99 | 8.98 | 24.4 | 1161.1 | 107.6 | 0.09160 |
400 | 6.9 | 393 | 27.2 | 420 | 45 | 7 | 3.34 | 2.22 | 6.67 | 26.7 | 1265.2 | 97.50 | 0.07220 |
400 | 13 | 387 | 50.2 | 437 | 54 | 7 | 3.02 | 3.02 | 9.07 | 27.2 | 1402.9 | 124.2 | 0.07230 |
450 | 6.9 | 442 | 30.6 | 473 | 45 | 7 | 3.54 | 2.36 | 7.08 | 28.3 | 1423.4 | 107.5 | 0.06420 |
450 | 13 | 436 | 56.5 | 492 | 54 | 7 | 3.21 | 3.21 | 9.62 | 28.9 | 1578.2 | 139.7 | 0.06420 |
500 | 6.9 | 492 | 34.0 | 526 | 45 | 7 | 3.73 | 2.49 | 7.46 | 29.8 | 1581.6 | 119.4 | 0.05780 |
500 | 13 | 484 | 62.8 | 547 | 54 | 7 | 3.38 | 3.38 | 10.14 | 30.4 | 1753.6 | 154.0 | 0.05780 |
560 | 6.9 | 550 | 38.1 | 588 | 45 | 7 | 3.95 | 2.63 | 7.89 | 31.6 | 1771.3 | 133.8 | 0.05160 |
560 | 12.7 | 543 | 68.8 | 612 | 54 | 19 | 3.58 | 2.15 | 10.73 | 32.2 | 1956.3 | 169.4 | 0.05160 |
630 | 6.9 | 619 | 42.8 | 662 | 45 | 7 | 4.19 | 2.79 | 8.37 | 33.5 | 1992.8 | 150.5 | 0.04580 |
630 | 12.7 | 611 | 77.4 | 688 | 54 | 19 | 3.79 | 2.28 | 11.38 | 34.1 | 2200.9 | 190.5 | 0.04590 |
710 | 6.9 | 698 | 48.3 | 746 | 45 | 7 | 4.44 | 2.96 | 8.89 | 35.5 | 2245.8 | 169.6 | 0.04070 |
710 | 12.7 | 688 | 87.2 | 775 | 54 | 19 | 4.03 | 2.42 | 12.08 | 36.3 | 2480.3 | 214.7 | 0.04070 |
800 | 4.3 | 791 | 34.2 | 825 | 72 | 7 | 3.74 | 2.49 | 7.48 | 37.4 | 2412.8 | 167.7 | 0.03610 |
800 | 8.3 | 784 | 65.3 | 849 | 84 | 7 | 3.45 | 3.45 | 10.34 | 37.9 | 2598.9 | 206.4 | 0.03620 |
800 | 12.7 | 775 | 98.2 | 873 | 54 | 19 | 4.28 | 2.57 | 12.83 | 38.5 | 2794.8 | 241.9 | 0.03610 |
900 | 4.3 | 890 | 38.5 | 929 | 72 | 7 | 3.97 | 2.65 | 7.94 | 39.7 | 2714.4 | 188.6 | 0.03210 |
900 | 8.3 | 882 | 73.5 | 956 | 84 | 7 | 3.66 | 3.66 | 10.97 | 40.3 | 2923.8 | 221.9 | 0.03210 |
1000 | 4.3 | 989 | 42.7 | 1032 | 72 | 7 | 4.18 | 2.79 | 8.37 | 41.8 | 3016.0 | 209.6 | 0.02890 |
1120 | 4.2 | 1108 | 46.8 | 1155 | 72 | 19 | 4.43 | 1.77 | 8.85 | 44.3 | 3372.6 | 233.5 | 0.02580 |
1120 | 8.1 | 1098 | 89.4 | 1187 | 84 | 19 | 4.08 | 2.45 | 12.24 | 44.9 | 3628.3 | 282.9 | 0.02580 |
1250 | 4.2 | 1237 | 52.2 | 1289 | 72 | 19 | 4.68 | 1.87 | 9.35 | 46.8 | 3764.1 | 260.6 | 0.02310 |
1250 | 8.1 | 1225 | 99.8 | 1325 | 84 | 19 | 4.31 | 2.59 | 12.93 | 47.4 | 4049.5 | 315.7 | 0.02310 |
Precio de venta de ACSR/AS
Fabricante de ACSR/AS
Dosense Cable es fabricante de ACSR/AS (Conductor de aluminio reforzado con acero/Acero revestido de aluminio) y ofrece soluciones de alta calidad para la transmisión y distribución de energía. Con años de experiencia en la industria, Dosense Cable se ha ganado una sólida reputación por sus productos duraderos, eficientes y confiables.
Los conductores ACSR/AS producidos por Dosense Cable combinan la conductividad liviana del aluminio con la resistencia mecánica del acero, lo que los hace ideales para la transmisión a larga distancia y las duras condiciones ambientales. Estos conductores se utilizan ampliamente en líneas eléctricas de alto voltaje, lo que garantiza la estabilidad y un excelente rendimiento.
Además, Dosense Cable enfatiza la innovación tecnológica y el cumplimiento de estándares internacionales como ASTM, IEC y BS. Su compromiso con la calidad y la satisfacción del cliente garantiza soluciones personalizadas para diversas necesidades de proyectos. Para la confiabilidad y eficiencia de los conductores ACSR/AS, Dosense Cable es el nombre en el que puede confiar.
