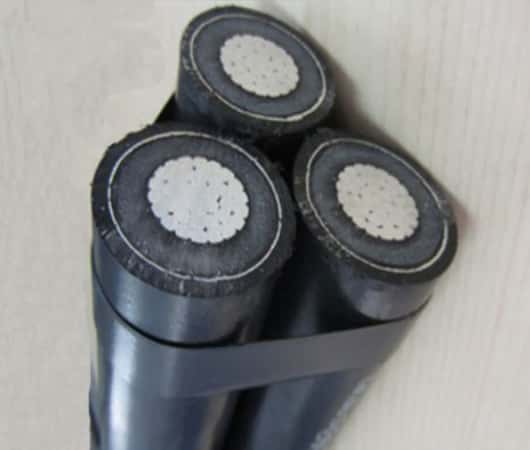

6.35/11kV ABC Cable apantallado-Cables aéreos agrupados según AS/NZS 3599.1 AL/XLPE /CWS/HDPE
¿Qué es 6.35/11kV ABC Cable apantallado-Cables aéreos agrupados según AS/NZS 3599.1 AL/XLPE /CWS/HDPE?
Estándar de 6.35/11kV ABC Cable apantallado-Cables aéreos agrupados según AS/NZS 3599.1 AL/XLPE /CWS/HDPE
Conductor de fase Aluminio trenzado H68 compactado circular según BS2627.
Pantalla del conductor Capa semiconductora extruida.
Aislamiento XLPE.
Pantalla del aislamiento Capa semiconductora extruida.
Pantalla metálica Pantalla de alambre de cobre.
Separador Cinta semiconductora hinchable.
Vaina exterior HDPE.
Conductor de soporte Alambres de acero galvanizado.
Montaje Tres núcleos apantallados con aislamiento XLPE se atan alrededor de los alambres de acero galvanizado en un tendido a la derecha.
Datos técnicos de 6.35/11kV ABC Cable apantallado-Cables aéreos agrupados según AS/NZS 3599.1 AL/XLPE /CWS/HDPE
Número de núcleos x sección transversal nominal | Diámetro nominal del conductor | Espesor nominal del aislamiento | Espesor nominal de la pantalla de aislamiento | Trenzado de pantalla de alambre de cobre | Espesor nominal de la vaina | Trenzado de alambre de acero galvanizado | Diámetro nominal total | Peso | Clasificación de corriente continua, A | ||
aire | 1m/s viento | 2m/s viento | |||||||||
mm^2 | mm | mm | mm | No/mm | mm | No/mm | mm | kg/km | A | A | A |
Pantalla de trabajo liviano | |||||||||||
3×35 | 6.9 | 3.4 | 0.8 | 25/0.85 | 1.8 | 7/2.00 | 54.1 | 1820 | 99 | 140 | 165 |
3×35 | 6.9 | 3.4 | 0.8 | 25/0.85 | 1.8 | 19/2.00 | 58.1 | 2130 | 100 | 145 | 165 |
3×50 | 8.1 | 3.4 | 0.8 | 25/0.85 | 1.8 | 19/2.00 | 60.4 | 2300 | 120 | 170 | 200 |
3×70 | 9.7 | 3.4 | 0.8 | 25/0.85 | 1.8 | 19/2.00 | 63.6 | 2570 | 150 | 215 | 250 |
3×95 | 11.4 | 3.4 | 0.8 | 25/0.85 | 1.8 | 19/2.00 | 67 | 2900 | 180 | 260 | 305 |
3×120 | 12.8 | 3.4 | 0.8 | 25/0.85 | 1.8 | 19/2.00 | 69.8 | 3190 | 205 | 300 | 355 |
3×150 | 14.2 | 3.4 | 0.8 | 25/0.85 | 1.9 | 19/2.00 | 73 | 3530 | 235 | 340 | 400 |
3×185 | 15.7 | 3.4 | 0.8 | 25/0.85 | 1.9 | 19/2.00 | 76 | 3890 | 265 | 390 | 460 |
Aplicaciones del 6.35/11kV ABC Cable
11kV MV ABC cable se utiliza para instalaciones fijas, como redes de distribución de energía eléctrica o instalaciones industriales, que se coloca en interiores, exteriores, en túneles, en zanjas para cables o directamente en el suelo, capaz de soportar fuerzas mecánicas externas y cierta fuerza de tracción.
