0.6/1kV ABC Cable: cables aéreos agrupados, IEC 60502&TNB-(AL/PE)
¿Qué es ABC Cable IEC 60502 & TNB-(AL/PE) ?

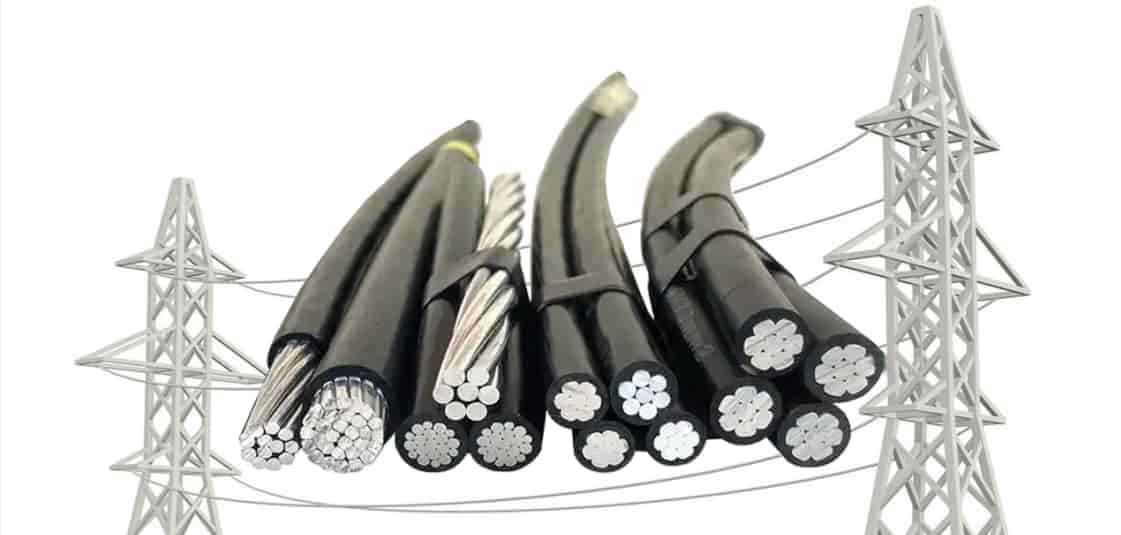

ABC Cable IEC 60502 , Los cables de haz aéreo, comúnmente conocidos como conductores de haz aéreo o ABC, con una tensión de 0,6/1 kV, se utilizan para agrupar varios cables de un solo núcleo. Los cables ABC son ampliamente empleados en la distribución temporal de energía para el alumbrado público y en cables de servicio entre postes secundarios. Estos cables están compuestos por conductores de aluminio trenzado, tanto de un solo núcleo como de varios núcleos, recubiertos con aislamiento XLPE, PE o PVC. Su uso más frecuente es en instalaciones temporales de energía, como en edificios en construcción. A menudo, los cables ABC son referidos como conductores desnudos aunque están aislados.
Nuestro estándar de cables ABC de baja tensión (cable ABC LV) es el IEC 60502&TNB-(AL/PE) y tiene una clasificación de voltaje de 0,6/1 kV. Con el aislamiento, también cumple con la Clase II según la norma IEC 61140 en cuanto a la protección contra descargas eléctricas.
Estándar de ABC Cable IEC 60502 & TNB-(AL/PE)
IEC 60502: Cables de potencia con aislamiento extruido y sus accesorios para tensiones nominales de 1 kV (Um = 1,2 kV) hasta 30 kV (Um = 36 kV)
Especificación TNB para conductores aéreos agrupados de baja tensión (ABC) con conductor de aluminio y aislamiento de polietileno (PE)
Datos técnicos de ABC Cable IEC 60502 &TNB-(AL/PE)
Número de núcleos x sección transversal nominal | Carga mínima de rotura del hilo conductor. | Valoración actual en el aire | Diámetro externo | Peso total |
mm^2 | kN | A | mm | kg/km |
1×16+1x 25 RM | 6.4 | 61 | 15.3 | 160 |
3×16+1x 25 RM | 6.4 | 61 | 19 | 290 |
3×25+1x 25 RM | 6.4 | 84 | 23.2 | 400 |
3×35+1x 25 RM | 6.4 | 104 | 25.6 | 500 |
3×50+1x 35 RM | 8.9 | 129 | 30 | 680 |
3×70+1x 50 RM | 12.1 | 167 | 34.9 | 920 |
3×95+1x 70 RM | 18 | 209 | 40.6 | 1270 |
3×120+1x 70 RM | 18 | 246 | 44.1 | 1510 |
3×150+1x 95 RM | 24.2 | 283 | 49.2 | 1870 |
3×185+1×120 RM | 30.8 | 332 | 54.9 | 2340 |
3×25+1×25+1×16 RM | 6.4 | 84 | 23.2 | 470 |
3×35+1×25+1×16 RM | 6.4 | 104 | 25.6 | 560 |
3×50+1×35+1×16 RM | 8.9 | 129 | 30 | 740 |
3×70+1×50+1×16 RM | 12.1 | 167 | 34.9 | 980 |
3×95+1×70+1×16 RM | 18 | 209 | 40.6 | 1330 |
3×120+1×70+1×16 RM | 18 | 246 | 44.1 | 1580 |
3×150+1×95+1×16 RM | 24.2 | 283 | 49.2 | 1940 |
3×185+1×120+1×16 RM | 30.8 | 332 | 54.9 | 2410 |
Aplicaciones del ABC Cable
Los cables de haz aéreo (ABC IEC 60502 & TNB-(AL/PE)) tienen una variedad de aplicaciones, especialmente en la distribución de energía eléctrica.
Alumbrado Público: Los cables ABC son frecuentemente empleados para la distribución de energía en sistemas de alumbrado público debido a su facilidad de instalación y mantenimiento.
Cables de Servicio: Se utilizan para conectar la energía desde los postes secundarios a las instalaciones residenciales, comerciales e industriales. Esto incluye tanto la distribución primaria como secundaria de energía.
Zonas Urbanas y Rurales: En áreas urbanas, los cables ABC ayudan a reducir el riesgo de cortocircuitos causados por el contacto de ramas de árboles o aves. En zonas rurales, son preferidos por su resistencia a condiciones ambientales adversas y su durabilidad.
Seguridad: Debido a su aislamiento, los cables ABC ofrecen una mayor seguridad en comparación con los cables desnudos, reduciendo el riesgo de electrocución y accidentes.
Estas aplicaciones hacen que los cables ABC sean una opción popular y versátil para diversas necesidades de distribución de energía.
