25kV AAAC Alambre De árbol
¿Qué es 25kV AAAC Alambre De árbol?

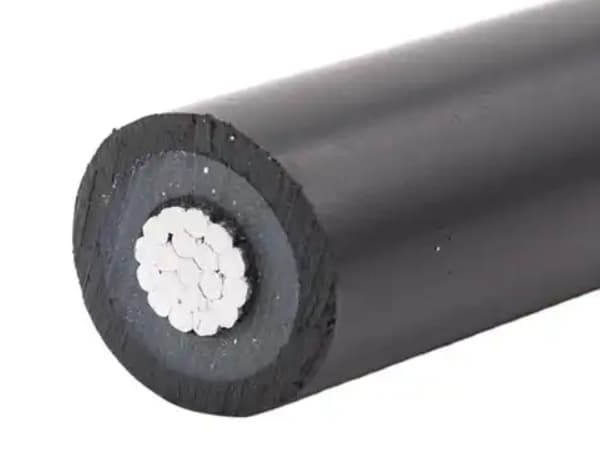

25kV AAAC 3 capas Alambre De árbol son conductores trenzados concéntricamente, que se presentan en formatos comprimidos o compactos según su tamaño. Estos conductores se pueden aislar con polietileno resistente a vías de alta densidad (HDTRPE) o polietileno reticulado resistente a vías (XLPE) para adaptarse a diversas necesidades y aplicaciones.
Estándar de 25kV AAAC Alambre de árbol
ASTM B230/B231M – Especificación estándar para cables de aluminio 1350-H19 para fines eléctricos
ASTM B232/B232M – Especificación estándar para conductores de aluminio trenzado concéntrico reforzado con acero revestido (ACSR)
ASTM B398/B399M – Especificación estándar para cables de aleación de aluminio 6201-T81 para fines eléctricos
ASTM B400 – Especificación estándar para conductores de aluminio 1350 trenzado concéntrico redondo compacto
ICEA S-121-733 – Norma para cables espaciadores soportados por cables de árboles y mensajeros
Datos técnicos 25kV AAAC Alambre de árbol
Tamaño (kcmil) | AAC equivalente (AWG o kcmil) | Varamiento | Diámetro conductor (milésimas pulgada) | Espesor de la cubierta (mils) | Diámetro exterior cable (mils) | Resistencia nominal (lbs) | Peso por 1000 pies.(lbs) | ||
Escudo conductor | Capa interna | Capa exterior | |||||||
48.69 | 4 | 7 | 250 | 15 | 125 | 125 | 780 | 1584 | 225 |
77.47 | 2 | 7 | 316 | 15 | 125 | 125 | 846 | 2520 | 275 |
123.3 | 1/0 | 7 | 398 | 15 | 125 | 125 | 928 | 4014 | 348 |
155.4 | 2/0 | 7 | 447 | 15 | 125 | 125 | 977 | 4851 | 396 |
195.7 | 3/0 | 7 | 502 | 15 | 125 | 125 | 1032 | 6111 | 454 |
246.9 | 4/0 | 7 | 563 | 15 | 125 | 125 | 1093 | 7704 | 525 |
312.8 | 266.8 | 19 | 642 | 15 | 125 | 125 | 1172 | 9900 | 611 |
394.5 | 336.4 | 19 | 720 | 15 | 125 | 125 | 1251 | 11970 | 716 |
465.4 | 397.5 | 19 | 783 | 15 | 125 | 125 | 1313 | 14040 | 805 |
559.5 | 477 | 19 | 858 | 20 | 125 | 125 | 1398 | 16920 | 932 |
652.4 | 556.5 | 19 | 927 | 20 | 125 | 125 | 1467 | 19710 | 1044 |
740.8 | 636 | 37 | 990 | 20 | 125 | 125 | 1530 | 21960 | 1148 |
927.2 | 795 | 37 | 1108 | 20 | 125 | 125 | 1648 | 27450 | 1389 |
Aplicaciones del Alambre de árbol
25kV AAAC Alambre de árbol se utiliza para la distribución aérea primaria y secundaria en escenarios donde es necesario conservar espacio o donde se prefieren derechos de paso más estrechos. Su instalación refleja la de los conductores desnudos, pero su cubierta sirve como protección crucial contra cortocircuitos directos y descargas instantáneas con objetos cercanos. Su diseño de proximidad reduce el espacio y el hardware necesarios para la instalación de la línea, lo que resulta especialmente beneficioso en áreas densamente pobladas como callejones o pasajes estrechos.
