25kV ACSR Alambre De árbol
¿Qué es 25kV ACSR Alambre De árbol？

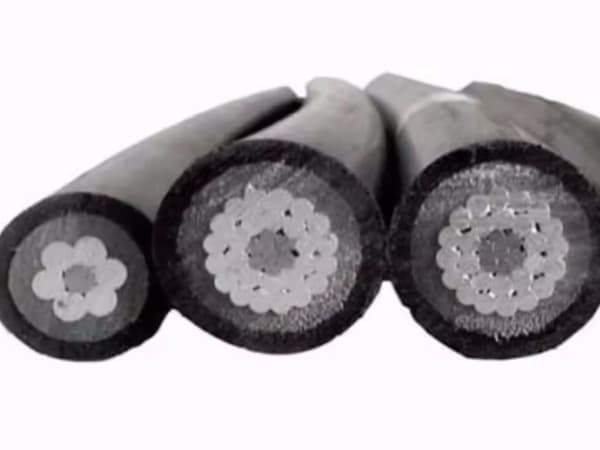

25kV ACSR Alambre De árbol son conductores trenzados concéntricamente, que se presentan en formatos comprimidos o compactos según su tamaño. Estos conductores se pueden aislar con polietileno resistente a vías de alta densidad (HDTRPE) o polietileno reticulado resistente a vías (XLPE) para adaptarse a diversas necesidades y aplicaciones.
Estándar de 25kV ACSR Alambre de árbol
ASTM B230/B231M – Especificación estándar para cables de aluminio 1350-H19 para fines eléctricos
ASTM B232/B232M – Especificación estándar para conductores de aluminio trenzado concéntrico reforzado con acero revestido (ACSR)
ASTM B398/B399M – Especificación estándar para cables de aleación de aluminio 6201-T81 para fines eléctricos
ASTM B400 – Especificación estándar para conductores de aluminio 1350 trenzado concéntrico redondo compacto
ICEA S-121-733 – Norma para cables espaciadores soportados por cables de árboles y mensajeros
Datos técnicos 25kV ACSR Alambre de árbol
| Tamaño (AWG o kcmil) | Varamiento | Diámetro conductor (milésimas pulgada) | Espesor de la cubierta (mils) | Diámetro exterior cable (mils) | Resistencia nominal (lbs) | Peso por 1000 pies.(lbs) | ||
| Escudo conductor | Capa interna | Capa exterior | ||||||
| 1/0 | 6/1 | 398 | 15 | 125 | 125 | 928 | 4161 | 385 |
| 2/0 | 6/1 | 447 | 15 | 125 | 125 | 977 | 5045 | 443 |
| 3/0 | 6/1 | 502 | 15 | 125 | 125 | 1032 | 6289 | 513 |
| 4/0 | 6/1 | 563 | 15 | 125 | 125 | 1093 | 7933 | 600 |
| 266.8 | 18/1 | 609 | 15 | 125 | 125 | 1139 | 6536 | 608 |
| 266.8 | 26/7 | 642 | 15 | 125 | 125 | 1172 | 10735 | 692 |
| 336.4 | 18/1 | 684 | 15 | 125 | 125 | 1214 | 8246 | 714 |
| 336.4 | 26/7 | 720 | 15 | 125 | 125 | 1250 | 13395 | 818 |
| 336.4 | 30/7 | 741 | 15 | 125 | 125 | 1271 | 16435 | 1086 |
| 397.5 | 18/1 | 743 | 15 | 125 | 125 | 1273 | 9443 | 804 |
| 397.5 | 24/7 | 772 | 15 | 125 | 125 | 1302 | 13870 | 863 |
| 397.5 | 26/7 | 783 | 15 | 125 | 125 | 1313 | 15485 | 926 |
| 477 | 24/7 | 846 | 20 | 125 | 125 | 1386 | 16340 | 999 |
| 477 | 26/7 | 858 | 20 | 125 | 125 | 1398 | 18525 | 1076 |
| 477 | 30/7 | 883 | 20 | 125 | 125 | 1423 | 22610 | 1458 |
| 556.5 | 18/1 | 879 | 20 | 125 | 125 | 1419 | 13015 | 1045 |
| 556.5 | 24/7 | 914 | 20 | 125 | 125 | 1454 | 18810 | 1124 |
| 556.5 | 26/7 | 927 | 20 | 125 | 125 | 1467 | 21470 | 1213 |
Aplicaciones del Alambre de árbol
25kV ACSR Alambre de árbol se utiliza para la distribución aérea primaria y secundaria en escenarios donde es necesario conservar espacio o donde se prefieren derechos de paso más estrechos. Su instalación refleja la de los conductores desnudos, pero su cubierta sirve como protección crucial contra cortocircuitos directos y descargas instantáneas con objetos cercanos. Su diseño de proximidad reduce el espacio y el hardware necesarios para la instalación de la línea, lo que resulta especialmente beneficioso en áreas densamente pobladas como callejones o pasajes estrechos.
