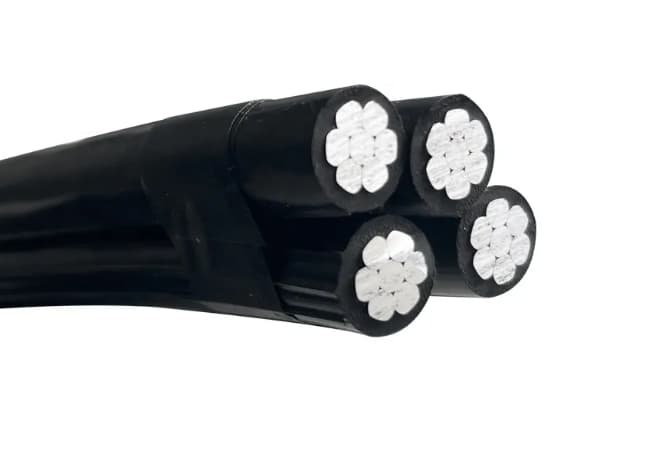

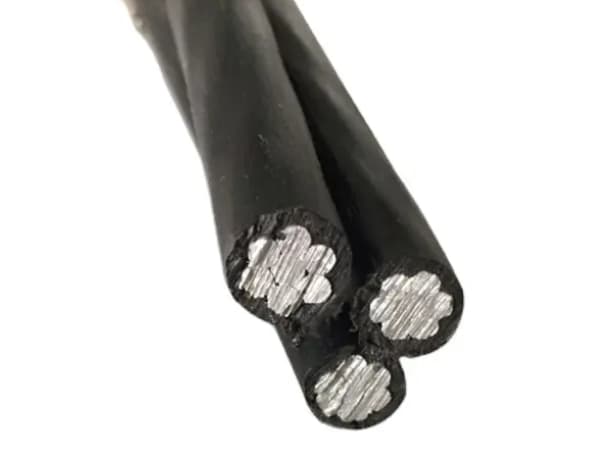

NFA2X NFA2X-T ABC Conductor Cable
¿Qué es NFA2X NFA2X-T ABC Conductor Cable?
NFA2X NFA2X-T ABC Conductor Cable, también conocido como cable aéreo agrupado (cable ABC), representa un avance significativo en la tecnología de distribución aérea de energía. Como su nombre indica, es un cable autoportante diseñado específicamente para la transmisión de energía de baja tensión (0,6/1kV). Su innovador diseño combina múltiples conductores aislados en un único haz, lo que simplifica la instalación, reduce los costes y mejora la seguridad.
Parámetros técnicos del NFA2X ABC Conductor Cable
PROPIEDADES FÍSICAS | PROPIEDADES ELÉCTRICAS | ||||||
Tamaño del cable | Aislamiento Espesor | Torcido aprox. Diámetro | Peso neto aprox. | Max. Conductor Resistencia at 20 ℃ | Capacidad de carga Capacidad a 35℃ | Fuerza de rotura calculada | Longitud estándar |
mm’ | mm | mm | Kg/km | ohm/km | A | kg | m |
NF2X (CONDUCTOR DE COBRE) | |||||||
2x6rm | 1.2 | 13.0 | 136 | 3.080 | 54 | 394 | 2.,000 |
2x10rm | 1.2 | 14.0 | 211 | 1.830 | 73 | 656 | 2,000 |
2x16rm | 1.2 | 16.0 | 334 | 1.150 | 97 | 1,051 | 1,000 |
4x6rm | 1.2 | 15.7 | 258 | 3.080 | 54 | 788 | 1.000 |
4x10rm | 1.2 | 170 | 422 | 1.830 | 73 | 1,312 | 1,000 |
4x16rm | 1.2 | 190 | 64 | 1.150 | 97 | 2,102 | 1,000 |
4x25rm | 1.4 | 240 | 1,008 | 0.727 | 133 | 3,284 | 1,000 |
NFA2X (TODO CONDUCTOR DE ALUMINIO) | |||||||
2x10rm | 1.2 | 14.0 | 94 | 3.080 | 54 | 322 | 2,000 |
2x16rm | 1.2 | 16.0 | 138 | 1.910 | 72 | 515 | 1,000 |
4x10rm | 1.2 | 17.0 | 187 | 3.080 | 54 | 644 | 1,000 |
4x16rm | 1.2 | 19.0 | 272 | 1.910 | 72 | 1,030 | 1,000 |
425 rm | 1.4 | 24.0 | 423 | 1.200 | 102 | 1.610 | 1,000 |
4x35rm | 1.6 | 27.0 | 564 | 0.868 | 125 | 2.250 | 1,000 |
Parámetros técnicos del NFA2X ABC Conductor Cable
Tamaño del cable | Espesor normal del aislamiento | Aprox Total Diámetro | Peso aprox. del cable | ||
Fase | Mensajero neutral | Alumbrado público | |||
mm2 | mm | mm | mm | mm | kg/km |
2×25+1×25 | 1.4 | 1.4 | – | 20.5 | 324 |
2×35+1×25 | 1.6 | 1.4 | – | 22.8 | 408 |
2×50+1×35 | 1.6 | 1.6 | – | 25.8 | 526 |
2×70+1×50 | 1.8 | 1.6 | – | 30.1 | 736 |
2×95+1×70 | 2.0 | 1.8 | – | 35.0 | 1002 |
3×25+1×25 | 1.4 | 1.4 | – | 22.9 | 433 |
3×35+1×25 | 1.6 | 1.4 | – | 25.8 | 558 |
3×50+1×35 | 1.6 | 1.6 | – | 29.1 | 714 |
3×70+1×50 | 1.8 | 1.6 | – | 34.0 | 1,002 |
3×95+1×70 | 2.0 | 1.8 | – | 39.5 | 1,364 |
3×25+1×25+2×16 | 1.4 | 1.4 | 1.2 | 28.4 | 576 |
3×35+1×25+2×16 | 1.6 | 1.4 | 1.2 | 30.8 | 702 |
3×50+1×35+2×16 | 1.6 | 1.6 | 1.2 | 35.2 | 858 |
3×70+1×50+2×16 | 1.8 | 1.6 | 1.2 | 40.7 | 1,148 |
3×95+1×70+2×16 | 2.0 | 1.8 | 1.2 | 47.5 | 1,510 |
3×25+1×25+16 | 1.4 | 1.4 | 1.2 | 25.6 | 504 |
3×35+1×25+16 | 1.6 | 1.4 | 1.2 | 28.2 | 630 |
3×50+1×35+16 | 1.6 | 1.6 | 1.2 | 32.0 | 785 |
3×70+1×50+16 | 1.8 | 1.6 | 1.2 | 37.2 | 1,076 |
3×95+1×70+16 | 2.0 | 1.8 | 1.2 | 43.3 | 1438 |

Datos técnicos de NFA2X ABC Conductor Cable
Los cables conductores ABC NFA2X están disponibles en una amplia gama de tamaños para satisfacer las diversas necesidades de los distintos sistemas de distribución de energía. Algunas de las especificaciones clave son
Tensión nominal: Típicamente hasta 0,6/1kV para transmisión aérea de baja tensión.
Tamaño del conductor: Conductor de aluminio, con áreas de sección transversal del conductor que oscilan entre 10 mm2 y 400 mm2 o más, en función de la capacidad de transporte de corriente requerida.
Número de núcleos: Existen varias configuraciones de núcleos, incluyendo simple, doble, triple y cuádruple, siendo esta última la más común en sistemas trifásicos de cuatro hilos.
Grosor del aislamiento: Aislado con XLPE, el grosor del aislamiento está diseñado para garantizar las propiedades eléctricas y mecánicas requeridas, minimizando al mismo tiempo el diámetro total del cable.
Temperatura de funcionamiento: La temperatura máxima de funcionamiento varía en función del material de aislamiento utilizado. Para los cables aislados con XLPE, hasta 90°C bajo carga continua.
Certificaciones: Conformidad con normas internacionales como la IEC 60502 y otras normas locales pertinentes.
Aplicaciones del NA2XSA2Y-S Cable
El cable conductor ABC NFA2X encuentra una amplia aplicación en diversos sistemas de distribución de energía, entre los que se incluyen:
Redes eléctricas urbanas y rurales: Ideal para zonas residenciales y rurales, donde las líneas eléctricas aéreas son el modo de transmisión preferido debido a los menores costes y a la mayor facilidad de instalación.
Parques industriales y complejos comerciales: Proporciona una solución fiable y rentable para alimentar equipos industriales e instalaciones comerciales.
Proyectos de energías renovables: Adecuado para conectar aerogeneradores, parques solares y otras fuentes de energía renovables a la red eléctrica.
Fuentes de alimentación temporales: Utilizadas para la distribución temporal de energía durante la construcción, el mantenimiento o en situaciones de emergencia.
