NYY,NYY-J,NYY-O Cable
¿Qué es NYY, NYY-J, NYY-O Cable?

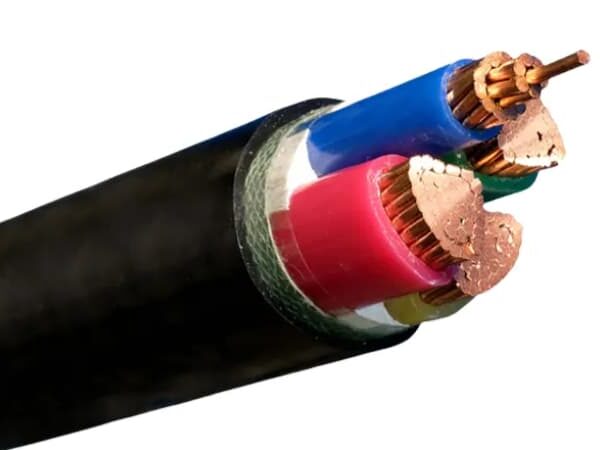

NYY, NYY-J, NYY-O

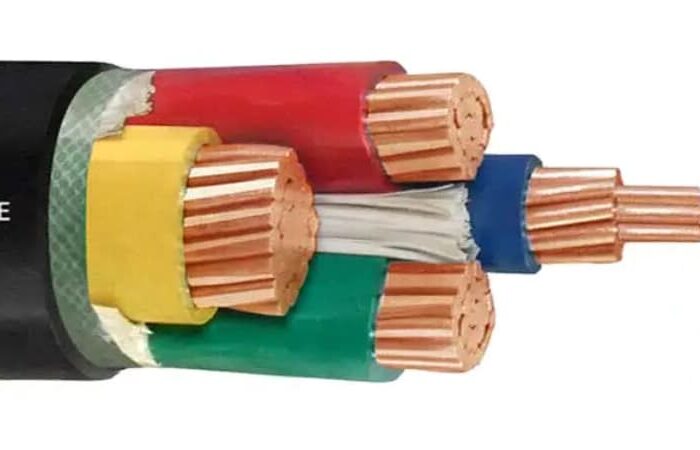

Los cable NYY son cables eléctricos sin armadura que se suelen utilizar para la transmisión de energía en sistemas eléctricos de baja tensión (tensión nominal de hasta 0,6/1 kV).
Estructura:
El conductor suele ser un núcleo de cobre.
El aislamiento es de PVC (policloruro de vinilo), resistente a los rayos UV y a los productos químicos.
La cubierta exterior es resistente y proporciona protección mecánica.
Los cables NYY-J son una variante de los NYY, con la diferencia de que incluyen un conductor de tierra. La «J» en el nombre del cable indica que contiene un conductor de tierra verde/amarillo.
Construcción:
Similar a los cables NYY, pero con un conductor de tierra adicional.
Aplicaciones:
Adecuado para sistemas eléctricos que requieren protección de tierra, como equipos industriales, maquinaria y sistemas eléctricos que requieren protección de seguridad de tierra.
Su uso está más extendido en grandes instalaciones eléctricas para garantizar la seguridad de los equipos y las operaciones.
Los cables NYY-O son otra variante de los cables NYY y se diferencian de los NYY-J en que no tienen conductor de tierra. La «O» indica que el cable no contiene un conductor de tierra verde/amarillo.
Construcción:
La construcción es la misma que la del cable NYY, pero sin conductor de tierra.
Aplicaciones:
Para sistemas de alimentación que no requieren protección de tierra. Por ejemplo, en determinados sistemas de iluminación o en instalaciones eléctricas con pocos requisitos de puesta a tierra.
Estándares de cable NYY, NYY-J, NYY-O Cable
IEC 60502-1: Norma para cables de energía con tensiones nominales de hasta 1kV, que cubre los requisitos de diseño, ensayo y fabricación.
DIN VDE 0276-603: Norma alemana con reglamentos específicos para cables eléctricos de baja tensión.
EN 50575: norma europea que garantiza el comportamiento de los cables en condiciones de incendio y su resistencia al fuego.
HD 603 S1: norma europea armonizada que cubre los requisitos de los cables de energía con una tensión nominal de 0,6/1 kV.
RoHS (Directiva de Restricción de Sustancias Peligrosas): garantiza que los materiales de los cables cumplen los requisitos de seguridad medioambiental y sanitaria y están libres de sustancias peligrosas como plomo, mercurio y cadmio.

Construcción de cable NYY, NYY-J, NYY-O Cable
VOLTAJE | 0.6/1kV |
CONDUCTOR | RE: Clase 1 Cobre sólido |
AISLAMIENTO | PVC (cloruro de polivinilo) |
RELLENO | PVC (cloruro de polivinilo) |
CUBIERTA EXTERIOR | PVC-FR (policloruro de vinilo ignífugo) |
Parámetros técnicos del cable NYY, NYY-J, NYY-O Cable
Número de núcleos y sección nominal mm² | Peso aprox. kg / km | Capacidad de transporte de corriente a tierra A | Capacidad de transporte de corriente aire A |
1 x 4 RE | 120 | 50 | 37 |
1 x 6 RE | 131 | 62 | 47 |
1 x 10 RE | 171 | 83 | 64 |
1 x 16 RE | 233 | 107 | 84 |
1 x 25 RM | 370 | 138 | 114 |
1 x 35 RM | 480 | 164 | 139 |
1 x 50 RM | 640 | 195 | 169 |
1 x 70 RM | 850 | 238 | 213 |
1 x 95 RM | 1.12 | 286 | 264 |
1 x 120 RM | 1.375 | 325 | 307 |
1 x 150 RM | 1.66 | 365 | 352 |
1 x 185 RM | 2.05 | 413 | 406 |
1 x 240 RM | 2.634 | 479 | 483 |
1 x 300 RM | 3.295 | 541 | 557 |
Número de núcleos y sección nominal mm² | Diámetro total aprox. mm | Peso aprox. kg / km | Capacidad de transporte de corriente a tierra A | Capacidad de transporte de corriente aire A |
1 x 400 RM | 32 | 4.231 | 614 | 646 |
1 x 500 RM | 34 | 5.284 | 693 | 747 |
1 x 630 RM | 42 | 6.850 | 777 | 858 |
2 x 1,5 RE | 11 | 220 | 27 | 20 |
2 x 2,5 RE | 12 | 267 | 36 | 25 |
2 x 4 RE | 14 | 342 | 47 | 34 |
2 x 6 RE | 15 | 412 | 59 | 43 |
2 x 10 RE | 16 | 510 | 79 | 59 |
2 x 16 RM | 18 | 670 | 102 | 79 |
3 x 1,5 RE | 13 | 244 | 27 | 20 |
3 x 2,5 RE | 14 | 294 | 36 | 25 |
3 x 4 RE | 16 | 393 | 47 | 34 |
3 x 6 RE | 17 | 481 | 59 | 43 |
3 x 10 RE | 18 | 645 | 79 | 59 |
3 x 16 RE | 20 | 872 | 102 | 79 |
3 x 16 RM | 20 | 872 | 102 | 79 |
3 x 25 RM | 25 | 1.35 | 133 | 106 |
3 x 35 SM | 25 | 1.46 | 159 | 129 |
3 x 50 SM | 29 | 1.75 | 188 | 157 |
3 x 70 SM | 32 | 2.4 | 232 | 199 |
3 x 95 SM | 35 | 3.56 | 280 | 246 |
3 x 120 SM | 38 | 4.31 | 318 | 285 |
3 x 150 SM | 42 | 5.31 | 359 | 326 |
3 x 185 SM | 47 | 6.63 | 406 | 374 |
3 x 240 SM | 53 | 8.48 | 473 | 445 |
3 x 25/16 RM/RE | 25 | 1.513 | 133 | 106 |
3 x 35/16 SM/RE | 27 | 1.804 | 159 | 129 |
3 x 50/25 SM/RM | 31 | 2.349 | 188 | 157 |
3 x 70/ 35 SM | 35 | 3.117 | 232 | 199 |
3 x 95/ 50 SM | 39 | 4.167 | 280 | 246 |
3 x 120/ 70 SM | 44 | 5.19 | 318 | 285 |
3 x 150/ 70 SM | 47 | 6.161 | 359 | 326 |
3 x 185/ 95 SM | 53 | 7.673 | 406 | 374 |
3 x 240/120 SM | 59 | 9.85 | 473 | 445 |
3 x 300/150 SM | 65 | 11.9 | 535 | 511 |
4 x 1,5 RE | 14 | 278 | 27 | 20 |
4 x 2,5 RE | 15 | 340 | 36 | 25 |
4 x 4 RE | 17 | 460 | 47 | 34 |
4 x 6 RE | 18 | 570 | 59 | 43 |
4 x 10 RE | 20 | 775 | 79 | 59 |
4 x 10 RM | 20 | 775 | 79 | 59 |
4 x 16 RE | 22 | 1.072 | 102 | 79 |
4 x 16 RM | 22 | 1.072 | 102 | 79 |
4 x 25 RM | 27 | 1.632 | 133 | 106 |
4 x 35 SM | 27 | 1.959 | 159 | 129 |
4 x 50 SM | 32 | 2.595 | 188 | 157 |
4 x 70 SM | 36 | 3.488 | 232 | 199 |
4 x 95 SM | 41 | 4.637 | 280 | 246 |
4 x 120 SM | 43 | 5.689 | 318 | 285 |
4 x 150 SM | 49 | 6.973 | 359 | 326 |
4 x 185 SM | 54 | 8.663 | 406 | 374 |
4 x 240 SM | 60 | 11.14 | 473 | 445 |
Número de núcleos y sección transversal nominal mm² | Diámetro total aprox. mm | Peso aprox. kg / km |
5 x 1,5 RE | 15 | 317 |
5 x 2,5 RE | 16 | 391 |
5 x 4 RE | 18 | 537 |
5 x 6 RE | 19 | 672 |
5 x 10 RE | 21 | 921 |
5 x 10 RM | 21 | 921 |
5 x 16 RE | 24 | 1.294 |
5 x 16 RM | 24 | 1.294 |
5 x 25 RM | 29 | 2.004 |
5 x 35 RM | 30 | 2.575 |
5 x 50 RM | 36 | 3.193 |
5 x 70 RM | 40 | 4.722 |
5 x 95 RM | 46 | 6.393 |
5 x 120 RM | 50 | 7.095 |
5 x 150 RM | 59 | 8.24 |
7 x 1,5 RE | 16 | 376 |
10 x 1,5 RE | 19 | 495 |
12 x 1,5 RE | 18 | 440 |
14 x 1,5 RE | 20 | 494 |
16 x 1,5 RE | 21 | 600 |
19 x 1,5 RE | 22 | 614 |
21 x 1,5 RE | 23 | 700 |
24 x 1,5 RE | 24 | 769 |
30 x 1,5 RE | 26 | 918 |
40 x 1,5 RE | 29 | 1.25 |
7 x 2,5 RE | 17 | 472 |
10 x 2,5 RE | 20 | 530 |
12 x 2,5 RE | 21 | 578 |
14 x 2,5 RE | 22 | 680 |
16 x 2,5 RE | 23 | 750 |
19 x 2,5 RE | 24 | 870 |
21 x 2,5 RE | 25 | 900 |
24 x 2,5 RE | 26 | 1.035 |
30 x 2,5 RE | 28 | 1.3 |
40 x 2,5 RE | 31 | 1.7 |
7 x 4 RE | 18 | 600 |
7 x 6 RE | 20 | 760 |
7 x 10 RE | 22 | 1.08 |
Áreas de aplicación del cable NYY NYY-J NYY-O
1. Edificación y residencial
Cableado fijo de interior: Adecuado para la transmisión de energía de baja tensión en edificios, incluidas residencias, edificios comerciales e instalaciones industriales.
Instalación empotrada: Puede instalarse en paredes, techos y bajo el suelo para sistemas de cableado eléctrico en viviendas.
Conductos y canalizaciones de cables: Instalación fija mediante conductos o canalizaciones de cables en el interior de edificios para garantizar un sistema eléctrico seguro y fiable.
2. Exteriores y subterráneos
Instalación fija en exteriores: El revestimiento exterior del cable NYY es resistente a los rayos UV y a la intemperie, por lo que puede exponerse directamente al entorno exterior y es adecuado para un uso a largo plazo.
Instalación subterránea: Puede enterrarse directamente bajo tierra sin medidas de protección adicionales y es adecuado para proyectos que requieren el tendido subterráneo de cables, como parques, aparcamientos y alumbrado vial.
Entorno húmedo: El cable NYY puede utilizarse en entornos húmedos o incluso parcialmente sumergidos, por lo que es adecuado para sótanos, túneles y zonas industriales húmedas.
3. Aplicaciones industriales
Sistemas industriales de distribución de energía: para la transmisión de energía en fábricas, talleres y otros lugares, capaces de soportar grandes esfuerzos mecánicos y duras condiciones de trabajo.
Grandes equipos eléctricos: utilizados para proporcionar un suministro eléctrico estable a maquinaria industrial, estaciones de bombeo, motores, etc. para garantizar su funcionamiento normal.
Instalaciones de generación y transmisión de energía: cables troncales utilizados para la transmisión de energía en centrales eléctricas o sistemas de transmisión y distribución de energía.
4. Infraestructuras
Redes urbanas de distribución de energía: en los sistemas urbanos de distribución de energía, los cables NYY se utilizan ampliamente para suministrar energía al alumbrado de carreteras, edificios públicos, aparcamientos y otras infraestructuras.
Proyectos de obras públicas: Es adecuado para el cableado eléctrico en grandes proyectos de infraestructuras como metros, túneles, aeropuertos, estaciones, etc.
