AL RH5Z1-OL
¿Qué es AL RH5Z1-OL?

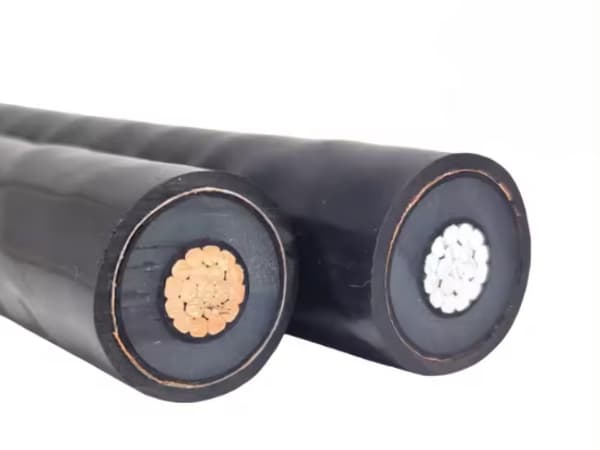

El cable AL RH5Z1-OL es un cable conductor de aluminio de media tensión diseñado para instalaciones fijas. Es libre de halógenos, lo que significa que no emite gases nocivos en caso de incendio, lo que mejora la seguridad. Este cable está destinado al transporte y distribución de energía eléctrica en redes de media tensión. Su diseño versátil permite su uso en diversos entornos de instalación, incluidas configuraciones interiores, exteriores y subterráneas. La característica de estanqueidad longitudinal garantiza que pueda soportar la humedad, lo que lo hace confiable en diversas condiciones.
Estándar de AL RH5Z1-OL
MEDIA TENSIÓN: 12/20 kV y 18/30 kV
UNE 211620: Cable de media tensión.
Norma global ENEL GSC001: Especifica los requisitos técnicos de los materiales y componentes utilizados en los sistemas de distribución eléctrica. La norma cubre diversas características de rendimiento para garantizar la fiabilidad y seguridad en las redes eléctricas.
Baja emisión de gases corrosivos según UNE-EN 60754-2 e IEC 60754-2.
LSHF (Low Smoke Halogen Free) según UNE-EN 60754-1 e IEC 60754-1.
Datos técnicos de AL RH5Z1-OL
1. Conductor
Conductor de aluminio clase 2 según EN 60228 e IEC 60228. Opcionalmente, con estanqueidad longitudinal (cable tipo -2OL).
2. Pantalla del conductor
Pantalla sobre el conductor, fabricada en material semiconductor termoendurecible.
3. Aislamiento
Polietileno reticulado tipo DIX-3 según HD 620-1, color natural. Reticulado en catenaria con atmósfera de nitrógeno.
4. Pantalla aislante
Pantalla sobre el aislamiento, fabricada en material semiconductor termoendurecible. Desprendible.
5. Pantalla metálica
Cinta de aluminio de 0,3 mm de espesor aplicada longitudinalmente sobre el bloqueo del agua. La cinta se solapa y se pega un mínimo de 5 mm. La pantalla se fija longitudinalmente y de forma continua en la vaina exterior.
6. Bloqueo del agua
Cinta semiconductora hinchable, colocada sobre pantalla metálica.
7. Cubierta exterior
Cubierta exterior de polietileno libre de halógenos tipo DMZ1 según HD 620-1. Color rojo.
Aplicación de AL RH5Z1-OL
El cable AL RH5Z1-OL está diseñado para aplicaciones de media tensión y se utiliza principalmente para el transporte y distribución de energía eléctrica en redes de media tensión.
Redes de distribución eléctrica: es adecuado para la transmisión y distribución de electricidad en redes eléctricas de media tensión, lo que garantiza un suministro de energía confiable.
Instalaciones interiores: el cable se puede instalar en el interior de edificios, incluidas las instalaciones industriales y comerciales, debido a su propiedad libre de halógenos, lo que mejora la seguridad al reducir las emisiones nocivas en caso de incendio.
Instalaciones exteriores: la construcción robusta del cable y sus capacidades de bloqueo del agua lo hacen adecuado para instalaciones exteriores, donde puede soportar diversas condiciones ambientales.
Instalaciones enterradas: también es adecuado para instalaciones subterráneas. La característica de hermeticidad longitudinal (indicada por «OL») garantiza que el cable siga funcionando incluso en condiciones húmedas o mojadas, lo que lo hace ideal para instalaciones enterradas.
Consideraciones ambientales y de seguridad: el cable no contiene halógenos (Z1), lo que significa que no libera gases tóxicos cuando se expone al fuego, lo que lo hace más seguro para su uso en áreas donde hay personas y reduce el impacto ambiental.
