PVC de Cable de bomba sumergible plano

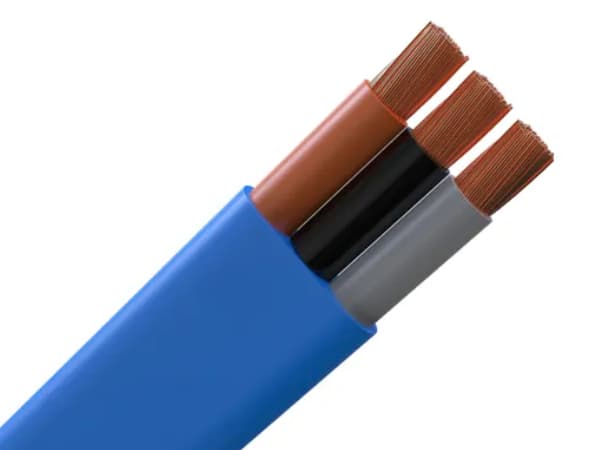

PVC de 3 y 4 núcleo de Cable de bomba sumergible plano
ESP Cable,el exigente entorno de la exploración y producción de petróleo, donde los equipos deben soportar condiciones duras, altas temperaturas y fluidos corrosivos, es crucial seleccionar el cable adecuado para las bombas sumergibles de petróleo, PVC de 3 y 4 núcleos de Cable de bomba sumergible plano , destaca como una solución fiable y duradera diseñada específicamente para estas exigentes aplicaciones.
Estándar de PVC de Cable de bomba sumergible plano
Excelente resistencia a la humedad, la abrasión, la grasa y el aceite.
Excelentes propiedades mecánicas y eléctricas.
En general, cumple con las normas: CENELEC HD 21, IEC 60227, BS 6500, DIN VDE 0281, IS 694.
Rango de temperatura: -15 °C a +70 °C

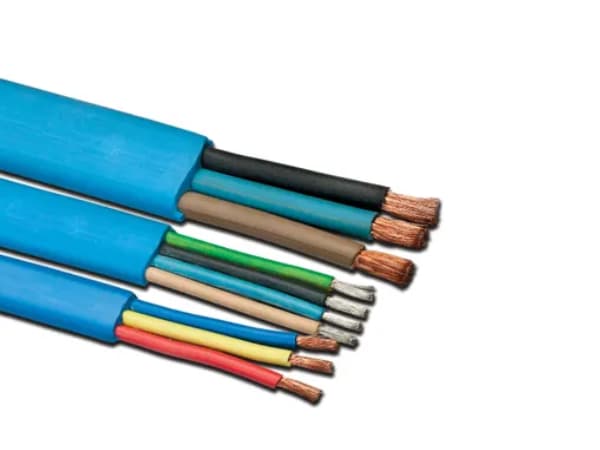

Diseño y construcción de PVC de Cable de bomba sumergible plano
Conductor:
Conductor de cobre desnudo flexible de hilos finos
Aislamiento: PVC
Cubierta: PVC
Colores de los núcleos:
3 núcleos: rojo, amarillo, azul o marrón, azul, negro
4 núcleos: rojo, amarillo, azul, verde o marrón, azul, negro, amarillo con línea verde o verde con línea amarilla

Especificaciones de PVC de 3 núcleos de Cable de bomba sumergible plano
Conductor | Aislamiento de PVC | Funda de PVC | Resistencia del conductor a 20 °C (máx.) ohmios/km | Corriente nominal a 40 °C Amperios. | ||||
Tamaño nominal | Números y diámetro de alambre | Espesor nominal | Diámetro nominal del núcleo | Espesor nominal | Dimensiones generales aproximadas | |||
Sq. mm. | Números/mm | mm | mm | mm | Altura mm | Ancho mm | ||
0.5 | 16/0.2 | 0.60 | 0.90 | 2.20 | 4.30 | 8.90 | 39.00 | 4 |
0.75 | 24/0.2 | 0.60 | 0.90 | 2.45 | 4.50 | 9.50 | 26.00 | 7 |
1.00 | 14/0.3 | 0.60 | 0.90 | 2.70 | 4.70 | 10.20 | 18.10 | 12 |
1.50 | 22/0.30 | 0.60 | 0.90 | 2.80 | 4.90 | 10.50 | 12.10 | 14 |
2.50 | 36/0.30 | 0.70 | 1.00 | 3.50 | 5.70 | 12.60 | 7.41 | 18 |
4.00 | 56/0.30 | 0.80 | 1.00 | 4.10 | 6.60 | 14.80 | 4.95 | 26 |
6.00 | 84/0.30 | 0.80 | 1.10 | 5.10 | 7.40 | 17.70 | 3.30 | 31 |
10.00 | 140/0.30 | 1.00 | 1.40 | 6.30 | 9.30 | 22.30 | 1.91 | 42 |
16.00 | 224/0.30 | 1.00 | 1.40 | 7.50 | 10.80 | 26.30 | 1.21 | 57 |
25.00 | 350/0.30 | 1.20 | 2.00 | 10.10 | 14.70 | 35.50 | 0.780 | 72 |
35.00 | 490/0.30 | 1.20 | 2.00 | 11.30 | 16.80 | 39.50 | 0.554 | 90 |
50.00 | 703/0.30 | 1.40 | 2.20 | 13.50 | 18.00 | 45.50 | 0.386 | 115 |
70.00 | 988/0.30 | 1.40 | 2.20 | 15.30 | 20.00 | 51.00 | 0.272 | 143 |
95.00 | 1349/0.30 | 1.60 | 2.40 | 18.00 | 23.50 | 60.00 | 0.206 | 165 |
Especificaciones de PVC de 4 núcleos de Cable de bomba sumergible plano
Conductor | Aislamiento de PVC | Funda de PVC | Resistencia del conductor a 20 °C (máx.) ohmios/km | Corriente nominal a 40 °C Amperios. | ||||
Tamaño nominal | Números y diámetro de alambre | Espesor nominal | Diámetro nominal del núcleo | Espesor nominal | Dimensiones generales aproximadas | |||
Sq. mm. | Números/mm | mm | mm | mm | Altura mm | Ancho mm | ||
1.50 | 22/0.30 | 0.80 | 3.25 | 1.30 | 6.20 | 15.80 | 12.10 | 14 |
2.50 | 36/0.30 | 0.90 | 3.80 | 1.30 | 6.40 | 18.00 | 7.41 | 18 |
4.00 | 56/0.30 | 1.00 | 4.50 | 1.15 | 7.40 | 21.00 | 4.95 | 26 |
6.00 | 84/0.30 | 1.00 | 5.25 | 1.50 | 8.00 | 24.50 | 3.30 | 31 |
10.00 | 140/0.30 | 1.00 | 6.50 | 1.80 | 9.90 | 29.70 | 1.91 | 42 |
16.00 | 224/0.30 | 1.00 | 8.00 | 1.95 | 11.80 | 36.00 | 1.21 | 57 |
25.00 | 350/0.30 | 1.20 | 10.10 | 2.00 | 14.70 | 45.10 | 0.780 | 72 |
35.00 | 490/0.30 | 1.20 | 11.30 | 2.00 | 16.80 | 50.10 | 0.554 | 90 |
50.00 | 703/0.30 | 1.40 | 13.30 | 2.20 | 18.30 | 58.10 | 0.386 | 115 |
70 | 988/0.30 | 1.40 | 15.30 | 2.20 | 20.00 | 66.50 | 0.272 | 143 |
95 | 1349/0.30 | 1.60 | 18.00 | 2.40 | 23.50 | 77.30 | 0.206 | 165 |
120.00 | 608/0.50 | 1.80 | 19.80 | 3.50 | 27.40 | 87.00 | 0.161 | 188 |
ESP Cables Solicitud
Este cable especializado se utiliza ampliamente en bombas de petróleo sumergibles que se encuentran en:
Pozos petroleros terrestres
Plataformas y plataformas de perforación marinas
Proyectos de exploración en aguas profundas
La construcción robusta del cable y su resistencia a entornos hostiles lo convierten en un componente esencial para garantizar el funcionamiento confiable de las bombas sumergibles, que son fundamentales para extraer petróleo de las profundidades de la tierra.
Fabricante y precio del Cable ESP
Dosense Cable, fabricante de Cable ESP. Podemos producir y suministrar PVC de 3 y 4 núcleos de Cable de bomba sumergible plano. Es una solución de alto rendimiento diseñada para enfrentar los desafíos únicos de las aplicaciones de bombas de petróleo sumergibles. Su combinación de materiales avanzados, construcción robusta y cumplimiento con los estándares de la industria lo convierte en un componente esencial para garantizar el funcionamiento seguro y eficiente de los equipos de extracción de petróleo en todo el mundo.
